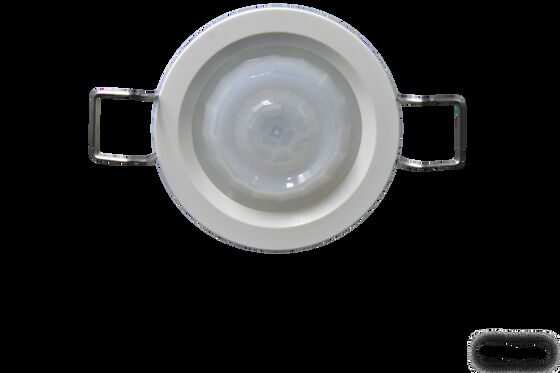

Détecteur de présence PIR pour montage au plafond, 35 mm, avec protocole RS-485

  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
Lieu d'origine Chine
Nom de marque Merrytek
Certification CE
Numéro de modèle MSA070D IR485
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Boîte blanche + étiquettes de boîte blanche + carton
Délai de livraison 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement
Conditions de paiement T/T
Capacité d'approvisionnement 10000 pièces par mois
Détails sur le produit
Tension d'entrée 12-24VDC Courant de travail 20mA au maximum.
Consommation d'énergie ≤0,5W Fonction RS485
Disponible Détection de mouvement, capteur de lumière du jour Hauteur de montage 2.5-4m
Installation autres appareils de traitement des gaz taille de coupe Φ35 mm
Mettre en évidence

Détecteur de présence PIR pour plafond de 35 mm

,

Détecteur de mouvement PIR pour couloir RS-485

,

Capteur PIR à montage au plafond
Laisser un message
Description de produit
Capteur d'occupation du couloir de plafond de 35 mm avec protocole RS-485
Capteur d'occupation de plafond PIR compact de 35 mm avec communication par protocole RS-485, spécialement conçu pour les applications de détection de mouvement dans les couloirs et les toilettes.
Principales caractéristiques
  • Technologie de détection de mouvement PIR avancée
  • Super mini boîtier avec lentille plane de Fresnel
  • Sortie du protocole RS485 pour l'intégration du système
  • Capacité de détection de la lumière ambiante
  • Limite de la lumière du jour et modes de déclaration configurables
  • Portée maximale de détection: 8-10 mètres de diamètre
  • Idéal pour les couloirs et les toilettes
  • Configuration à distance de la zone de détection, du temps d'attente et de l'identifiant du dispositif
  • Conception d'une installation cachée et encastrée
  • Dimensions ultra-petites pour une intégration transparente du plafond
Spécifications techniques
Paramètres d'entrée/sortie
Voltage d'entrée 12 à 24 V de courant continu
Voltage nominal 12/24V en courant continu
Courant de fonctionnement 20 mA maximum
Consommation d'électricité ≤ 0,5 W @12/24 V en courant continu
Signal de sortie Résistance à la compression
Paramètres du capteur
Fonction Détection de mouvement PIR + capteur de lumière du jour
Zone de détection Réglage de la télécommande MH18/RS485: 100%/75%/50%/25%
Temps d'arrêt Réglage de la télécommande MH18/RS485, 2s/30s/1min/3min/5min/10min/30min
seuil de détection de la lumière du jour Réglage de la télécommande MH18/RS485: 5lux/15lux/30lux/50lux/100lux/150lux/Désactiver
Portée de détection du rayon Tangentiel en mouvement à 3 m de hauteur: 4-5 m @ 25°C (range de détection en mouvement radial plus court)
Commande à distance Disponible
Hauteur de montage 2.5-4m (typiquement: 3m)
Environnement d'application
Trou de forage Φ35 mm
Température de fonctionnement -25°C à +50°C (la plage de détection varie avec la température)
Température de stockage -40°C à +80°C
Garantie 3 ans (pour les problèmes de qualité des produits dans les applications intérieures)
Norme du fil Diamètre du fil: 0,2-2,5 mm, longueur de décapage: 7-8 mm
Normes de certification
Certificat Conformité CE
Exigences environnementales Conforme à la directive RoHS
Classification de propriété intellectuelle Résistance à la corrosion
Dimensions du produit
Détecteur de présence PIR pour montage au plafond, 35 mm, avec protocole RS-485 0
Diagramme de câblage
Détecteur de présence PIR pour montage au plafond, 35 mm, avec protocole RS-485 1 Détecteur de présence PIR pour montage au plafond, 35 mm, avec protocole RS-485 2
Modèle de détection des rayonnements
Détecteur de présence PIR pour montage au plafond, 35 mm, avec protocole RS-485 3
Informations sur le signal de détection
Le capteur détecte les signaux de mouvement humain dans la zone de détection, spécialement optimisé pour des mouvements humains importants tels que la marche.
Commande à distance (MH18)
Détecteur de présence PIR pour montage au plafond, 35 mm, avec protocole RS-485 4
Spécifications du protocole RS485
Taux de baud 9600
Bit de données 8
Arrêtez un peu. 1
Type de données de communication Le numéro de série HEX
Intervalle de commande de données > 210 ms
Structure de commandement du protocole
DATA0 DATA1 DATA2 DATA3 DATA4 DATA5 / DATA6 / DATA7 DATA8
En-tête du cadre Identifiant haut bit Identifier le bit bas Longueur des données Fonction Valeur Code de vérification
Référence des commandes du protocole
Commandement Fonction Plage de données R/W Valeur par défaut
0x00 Lire la valeur de la commande - Le -
0x03 Rapport sur la présence et l'absence 1 à 2 le nombre de 01
0x05 Réglage de la zone de détection 0 à 100 le nombre de 100% du produit
0x07 Temps de blocage Le nombre de personnes concernées est le suivant: Le 0
0x08 Activation de l'indicateur 0 à 1 le nombre de 01
0x09 Rapport sur la valeur de la lumière du jour 0 à 1200 lux R -
Le numéro de série Réglage de la valeur de la différence de lumière du jour 10 à 100 le nombre de 10 lux
Le numéro de série Réglage de l'heure de retenue 3-7200 le nombre de Dans les années 30
0x17 Version du micrologiciel 0.0.0 à 100.0.0 R Version actuelle
0x18 Configuration de l' identifiant du périphérique Le nombre d'émissions de CO2 est déterminé par la méthode suivante: le nombre de 0xFFFF
0x20 Réglage de la compensation de la lumière du jour Le numéro de série 0x01-0x64 le nombre de 0x0a
0x21 Modifier l' ID du périphérique 0 à 1 Le 0x00
0x22 Mode rapport ou lecture 0 à 1 le nombre de 01
0x23 Retour de statut 1 Le 1
0x25 Fonction de seuil de lumière du jour 0 à 1200 lux,65535 le nombre de 65535
0x26 Activation de la fonction de capteur 0 à 1 le nombre de 0
0x30 Récupérer les paramètres d'usine 1 Le -
Lignes directrices d'installation
  • L'installation doit être effectuée par un électricien qualifié en cas de déconnexion
  • Hauteur maximale de 4 m pour une utilisation en intérieur uniquement, hors des zones sensibles à la température
  • S'assurer qu'aucun objet de grande taille n'obstrue la zone de détection (le capteur ne peut pas détecter à travers les objets)
  • Évitez de les placer près d'objets très réfléchissants, de routeurs Wi-Fi ou de fours à micro-ondes.
  • Plage de détection optimisée pour un environnement de 25°C - les performances varient avec la température
  • Détection optimisée pour le mouvement tangentiel - détection du mouvement radial est plus courte
Disclaimer concernant le produit
En raison de la complexité de la technologie du produit et des différences d'environnement d'application, la présente spécification sert uniquement de référence.Nous nous réservons le droit de modifier les spécifications du produit sans notification et ne prenons aucun engagement ou garantie juridiqueLes utilisateurs sont encouragés à compléter ou modifier le contenu des spécifications en fonction de leur expérience du produit.
Pour les spécifications techniques détaillées et la documentation du protocole, veuillez consulter directement le fabricant.
