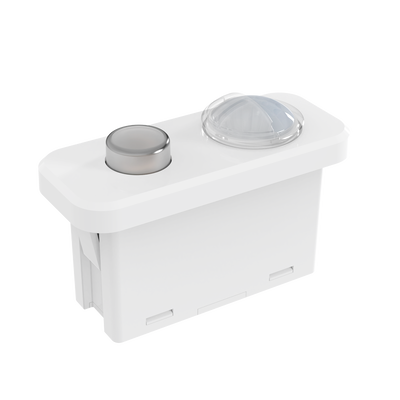

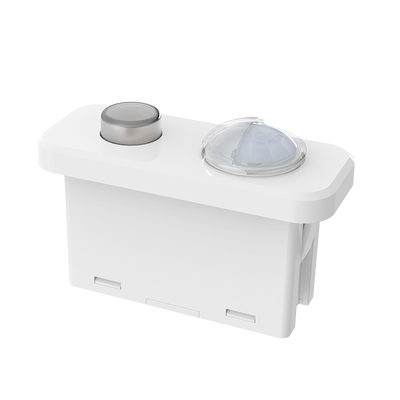

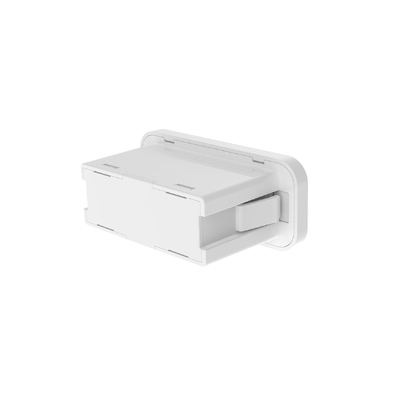

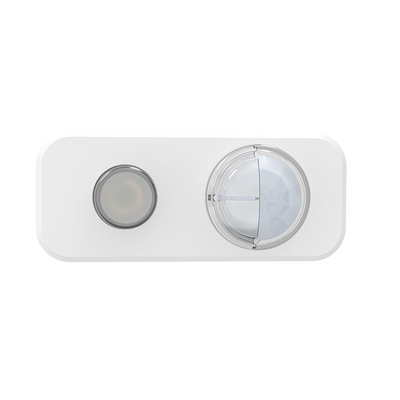

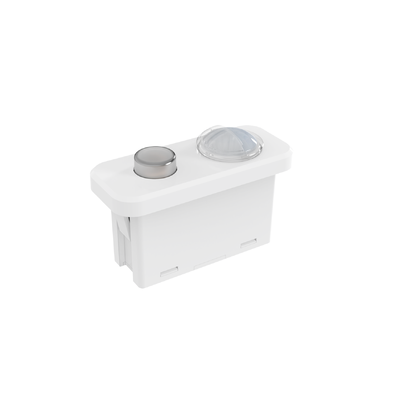

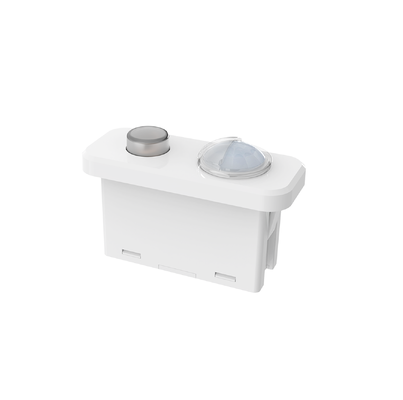

Capteur PIR de réseau Bluetooth Casambi Dali, interface Zhaga Book20, adapté à un usage de bureau
| Lieu d'origine | Shenzhen, Chine |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE |
| Numéro de modèle | MDA182D IR B1 |
| Quantité de commande min | 100 |
| Prix | Négociable |
| Détails d'emballage | Le carton et le carton K=A |
| Délai de livraison | 1, échantillon et petite commande: Dans les 5 jours ouvrables après réception de votre paiement (si |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 10000 / par mois |
Détails sur le produit
| Tension nominale | 12 ± 1VDC | Courant de fonctionnement | 35 ± 5 mA |
|---|---|---|---|
| Tension d'ondulation | <100mvp-p | Signal de sortie | Gradation DALI |
| Mode de détection | Détection IRP | Hauteur d'installation | Typique 3 m (4 m maximum) |
| Indice IP | IP20 | Durée de vie | Garantie de 5 ans @TA (intérieur) |
| Mettre en évidence | Capteur de mouvement Bluetooth Casambi Dali,capteur PIR Zhaga Book20,détecteur de mouvement sans fil de bureau |
||
Description de produit
Capteur PIR de réseau Bluetooth Casambi Dali
Interface Zhaga Book20, Dali2 et D4i, capteur de mouvement PIR certifié avec connectivité Bluetooth
Vue d'ensemble du produit
Capteur de mouvement PIR de qualité professionnelle avec des capacités de capture de la lumière du jour, conçu pour les environnements de bureau modernes avec l'intégration du réseau Casambi Bluetooth.
Principales caractéristiques
- Interface de la norme internationale Zhaga Book20 pour une installation facile
- Hauteur maximale d'installation de 4 mètres
- Garantie de 5 ans pour des performances fiables
- Idéal pour les bureaux ouverts et les bureaux individuels
- Détection de mouvement PIR avec fonctionnalité de capteur de lumière du jour
- Module Bluetooth Casambi intégré avec commande par application
- Sorties de signaux d'obscurcissement DALI pour le contrôle intelligent de l'éclairage
Spécifications techniques
| Paramètres d'entrée | |
|---|---|
| Voltage nominal | 12 ± 1 VDC |
| Courant de fonctionnement | 35 ± 5 mA |
| Voltage de réplique | Le système de freinage doit être équipé d'un système de freinage de freinage. |
| Paramètres de sortie | |
| Signal de sortie | Dimmer le DALI |
| Paramètres du capteur | |
| Mode de détection | Détection PIR |
| Zone de détection | Casambi APP est configurable |
| Temps d'arrêt | Casambi APP est configurable |
| Capteur de la lumière du jour | Casambi APP est configurable |
| Priorité de la lumière du jour | Casambi APP est configurable |
| Niveau d'obscurcissement | Casambi APP est configurable |
| Portée de détection | Installation de plafond de 3 m de haut: rayon ≥ 2,5 m |
| Hauteur de l'installation | 3 m typiques (maximum 4 m) |
| Paramètres sans fil | |
| Module BLE | Le Bluetooth de Casambi |
| Fréquence de travail | 2.402-2.480 GHz |
| Puissance de transmission | Le nombre maximal de détecteurs d'électricité doit être fixé à: |
| Distance de transmission | Point à point 25m maximum |
| Spécifications environnementales | |
| Température de fonctionnement | -20°C à +55°C |
| Température de stockage | -40°C à +80°C, Humidité ≤ 85% (non condensée) |
| Certifications et normes | |
| Certifications | CE, RoHS 2.0, conforme à la réglementation REACH |
| Classification de propriété intellectuelle | Résistance à la corrosion |
| Spécifications physiques | |
| Le câblage | 2 broches de borne PH2.0 |
| Installation | Le livre Zhaga20 Standard |
| Poids net | 150,8 ± 3 g |
| Durée de vie | 5 ans de garantie (utilisation à l'intérieur) |
Capacité de fonctionnement
| Fonction | Configuration |
|---|---|
| Fonction ON/OFF | Réglage de l'application Casambi |
| Fonction d'assombrissement en deux étapes | Réglage de l'application Casambi |
| Fonction d'assombrissement en 3 étapes | Réglage de l'application Casambi |
| La moisson à la lumière du jour | Réglage de l'application Casambi |
| Priorité de la lumière du jour | Réglage de l'application Casambi |
| Fonction réseau | Réglage de l'application Casambi |
Dimensions du produit et installation
Diagrammes de dimensions et spécifications des trous de coupe:
Diagramme fonctionnel:
Diagramme de câblage:
Instructions d'installation:
Initialisation et paramètres par défaut
Une fois l'alimentation allumée, le capteur a besoin de 45 à 60 secondes pour se réchauffer avant de commencer à fonctionner.
Configuration par défaut: Sensibilité: 100%, temps d'attente: 5 s, capteur de lumière du jour: désactivé, période de veille: 0 s, niveau de veille DIM: 10%
Lignes directrices pour l'application
Notes importantes concernant l'installation:
- Installation par un électricien professionnel nécessaire - éteindre l'alimentation avant l'installation
- Les capteurs PIR ne peuvent pas pénétrer les matériaux - assurer une vue dégagée de la zone de détection
- Réduction de la sensibilité de détection dans des conditions froides avec des vêtements épais
- Évitez de diriger le capteur vers des sources de chaleur (conditionneurs, chauffe-eau)
- Utilisation à l'intérieur uniquement - la lumière du soleil à l'extérieur affecte la précision de la détection
- Essai avec au moins 5 unités avant l'installation en série dans de nouveaux environnements
- Requiert une alimentation en courant continu stable avec un faible facteur d'ondulation (< 100 mV)
Considérations relatives aux performances de détection:
- La distance de détection varie selon la hauteur, la position de montage et la température ambiante
- Réduction de la sensibilité lorsque la température ambiante se rapproche de la température corporelle humaine (36°C-37°C)
- Faux déclenchement possible lorsque la température ambiante/du plateau LED dépasse 55°C
- Les mesures du seuil de la lumière du jour varient selon l'environnement, la météo et l'heure de la journée.
Scénarios de déclenchement potentiellement faux:
- Petits animaux entrant dans la plage de détection
- Exposition directe aux rayons infrarouges lointains provenant de la lumière du soleil, des phares ou des lampes à incandescence
- Changements de température rapides des systèmes CVC ou des humidificateurs
Scénarios potentiels non déclencheurs:
- Obstructions telles que le verre ou l'acrylique bloquant la transmission infrarouge
- Mobilité minimale ou très rapide des sources de chaleur
Remarque: les spécifications du produit sont sujettes à changement en raison d'une amélioration continue.
