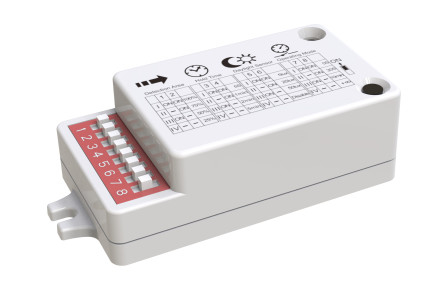

MC002D 6 Capteur de mouvement à micro-ondes Capteur de lumière du jour Dimming à faible impédance / fonction d'allumage / d'arrêt
Lieu d'origine | Chine |
---|---|
Nom de marque | Merrytek |
Certification | RED, CE |
Numéro de modèle | Le nombre de points de contrôle |
Quantité de commande min | 100 pièces |
Prix | Negotiable |
Détails d'emballage | Le tableau de bord et le carton (K=A) |
Délai de livraison | dans les 5 jours ouvrables pour les échantillons et les petites commandes; dans les 3-4 semaines pou |
Conditions de paiement | T/T |
Capacité d'approvisionnement | 10,000pcs par mois |
Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Le WECHAT: 0086 18588475571
Skype est là.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xVoltage nominal | 12 ± 1 V de courant continu | Fréquence de travail | 5.8GHz±75MHz, bande ISM |
---|---|---|---|
Courant de fonctionnement | 15 ± 2 mA | Signal de sortie | Signal de faible et de haut niveau de 5V |
Radius de détection | ≥3m | Montage de la taille | 3m (valeur typique) 6m (valeur maximale) |
Classification de propriété intellectuelle | Résistance à la corrosion | ||
Surligner | Capteur de mouvement à micro-ondes en marche,Capteur de mouvement de la lumière du jour à faible impédance,Fonction d'assombrissement Capteur de mouvement de la lumière du jour |
Pour les spécifications détaillées, veuillez consulter le document suivant.
MC002D 6 spécifications 2022.11.17.pdf
1.Caractéristiques
1) Capteur de mouvement intégré et capteur de lumière du jour
2) alimenté par basse tension 7,5-12VDC, sortie ON/OFF et signal PWM
3) La conception mince est adaptée à plus de luminaires
4) Le paramètre du capteur peut être optionnel via le commutateur DIP
5) 5 ans de garantie
2.Paramètre
Résultats de l'analyse | Voltage d'entrée CC | 7.5-12V de courant continu | |
Courant d'entrée | Pour les appareils à commande numérique | ||
Ressort de tension | Le système de freinage doit être équipé d'un système de freinage. | ||
Produits | Mode de fonctionnement |
Signal à haute et basse fréquence de 5 V ((niveau de sortie élevé lorsque le PWM est de 0 V) |
|
Paramètres du capteur | Fréquence de fonctionnement | 5.8 GHz ± 75 MHz | |
Puissance de transmission | 1mW au maximum. | ||
Temps d'attente | 5S/90S/3min/10min | ||
Niveau DIM en veille | 20% ((conducteur différent, luminosité différente) | ||
Période de veille | Le signal de détection doit être étalonné sur la ligne de détection de l'appareil. | ||
Zone de détection | 100%/75%/50%25% | ||
Capteur de la lumière du jour | 5 lux/15 lux/50 lux/disable (diffusion lumineuse ambiante) | ||
Détection du rayon |
Montage au plafond (hauteur de montage 3 m): 0,3 m/S ≥ 4 m, 1 m/S ≥ 2,5 m; |
||
Hauteur de montage | Valeur typique: 3 m (maximum 6 m) | ||
Angle de détection | 150° | ||
Fonctionnement Environnement |
Température de fonctionnement | -25 à 70 °C | |
Température de stockage |
Température: -40°C à +80°C |
||
Normes de certification | Certificat | Le CE RED | |
Environnemental |
Conforme à la directive RoHS | ||
Autres | Méthode de câblage | le terminal | Terminal à 4 broches de 2,54 mm |
câbles | AWG24, diamètre du fil exposé: 285 mm, bloc terminal à 4 broches | ||
Classification de propriété intellectuelle | Résistance à la corrosion | ||
Installation | Installation intégrée | ||
Dimension | Voir ¥4. Dimension | ||
Le paquet | Le tableau de bord et le carton (K=A) | ||
Autres | Poids net | 18 g sans câble | |
Durée de vie | 5 ans de garantie | ||
Nom de l'entreprise |
3.Fonction
1) Fonction ON/OFF (la période de veille doit être réglée à 0 s)
2) Fonction d'assombrissement en deux étapes (la période de veille est réglée sur ∞+∞)
3) Fonction d'assombrissement en 3 étapes (période de veille réglée à 30S/10min)
4.Dimension (mm)
5.Le câblage
*Le capteur est conçu pour ne connecter qu'une seule charge.
6.La structure
7.Avis de demande
(1) Le capteur doit être installé par un électricien professionnel.
(2) Les micro-ondes ne peuvent pas pénétrer le métal. Ne placez pas le produit dans une lampe métallique fermée ou une lampe métallique à demi-fermé et ne laissez pas le métal ou le verre couvrir le produit.Si l'antenne doit passer à travers la plaque métalliqueVeillez à ce que le sommet du capteur soit proche de la plaque métallique.
(3) La distance entre les capteurs inductifs doit être supérieure à deux mètres.plus de trois mètresLa surface de l'antenne du module micro-ondes ne doit pas être directement orientée vers l'entrée AC et la sortie DC afin d'éviter que les signaux à basse ou haute fréquence n'affectent le fonctionnement normal de l'antenne du capteur micro-ondes.
(4) Les signaux vibratoires seront considérés comme des signaux en mouvement pour déclencher le capteur.sorties de climatisationLes animaux domestiques dans la zone de détection peuvent déclencher la détection.
(5) Ce modèle est adapté au plafond. Si le mur est monté, la zone de détection s'agrandit, ce qui empêche les micro-ondes de pénétrer dans le mur ou la lumière de s'éteindre.Si 25% est inutile, veuillez éviter le montage murale ou contacter le fabricant pour obtenir une assistance technique.
(6) Ce modèle est adapté au plafond. Si le plafond est monté, la zone de détection sera agrandie, ce qui empêche les micro-ondes de pénétrer dans le mur ou la lumière ne s'éteint pas, et veuillez modifier la sensibilité à 25%.Si 25% de sensibilité est inutile, veuillez éviter le montage murale ou contacter le fabricant pour obtenir une assistance technique.
(7) En raison de l'amélioration continue, le contenu de cette instruction pourrait être modifié sans préavis.
(8) Différents drivers PWM, faible luminosité différente.Le niveau de lux ambiant peut être différent dans différents environnements, météo, climat, heure et saison.
(9) La distance de sensibilité est liée à la vitesse de déplacement des objets, la taille des objets en mouvement, la hauteur de montage, l'angle de montage, l'environnement de travail, les matériaux réfléchissants et autres.
(10) Compte tenu de la distance de détection, la valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
(11) Ce produit doit être utilisé avec un système de stabilisation de tension.DC puissance l'offredont la tension d'entrée est stable et le facteur d'ondulation faible (facteur d'ondulation inférieur à 100 mV; courant de charge supérieur à 25 mA).
