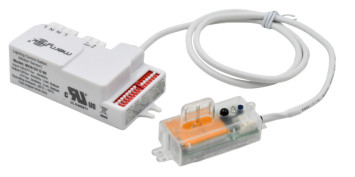

Capteur de micro-ondes 1-10V homologué par la UL, hauteur de montage 3-6m pour une fonction de couloir

Capteur de micro-ondes 1-10V homologué UL pour la fonction de couloir


[ Caractéristique du produit]

• Antenne à pôle couplé brevetée
• Avec détecteur mini-capteur, qui ne bloque pas la lumière
• Faible puissance de transmission, aucun mal pour l'homme
• Prise en charge du contrôleur à distance et du commutateur DIP pour régler les paramètres
• faible lobe latéral; meilleure adaptabilité à l'entrepôt de métaux; forte capacité anti-interférence
• Avec le port de synchronisation pour le regroupement de câblage
• 0-10V correspond à MS01 peut atteindre la fonction de récolte de la lumière du jour
• Non affecté par la température, l'humidité, le bruit, la poussière, etc.


[fonction]


[Information sur le produit]

• Dimension (unité: mm)

• Le câblage, la fonction

[Instructions d'installation]


[Réglage du DIP]

[Période de détection]

 [Paramètre]



[À distance]

[Initialement]

• Fonction de commutateur/fonction de gradation en trois étapes: la lumière sera allumée à 100% de luminosité par le capteur d'alimentation initial et s'éteindra après 10 secondes.aucun signal de détection de mouvement externe ne sera détecté.
• Fonction d'atténuation en deux phases: la lumière s'allume à 100% de luminosité dans le capteur d'alimentation initial et passe à une faible luminosité 10 secondes plus tard (luminosité définie par le niveau d'atténuation en veille).Pendant l'initialisation, aucun signal de détection de mouvement externe ne sera détecté.


[Réglage par défaut]

Sensitivité: 100%, temps d'attente: 5 s, capteur de lumière du jour: désactivé, période de veille: 0 s, niveau de veille DIM: 50%

[Avis de demande]

• Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler ou de régler les interrupteurs DIP.
• Les micro-ondes ne peuvent pas pénétrer dans le métal. Ne placez pas le produit dans une lampe métallique fermée ou à moitié fermée. Ni le métal ni le verre ne doivent couvrir le produit.Si l'antenne doit passer à travers la plaque métalliqueVeillez à ce que le haut du capteur soit proche de la plaque métallique.
• La zone de sensibilité est liée à la vitesse de déplacement des objets, à la taille des objets en mouvement, à la hauteur de montage, à l'angle de montage, à l'environnement de travail, aux matériaux réfléchissants, etc.La zone de détection donnée est la valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
• Les seuils de luminosité journalière sont mesurés par jour ensoleillé, sans ombre et dans un état de réflexion diffuse de la lumière ambiante.Différents environnements et climats provoquent des valeurs de luminosité différentes que les mesures du capteur de lumière du jour.
• Il est recommandé que l'espacement d'installation entre les capteurs soit supérieur à 3 m et que l'espacement d'installation entre les capteurs et les routeurs soit supérieur à 2 m.
• Le capteur ne doit pas être couvert ou caché par du métal, des PCB, des plateaux LED, etc. L'espacement entre l'antenne du capteur et les matériaux environnants doit être supérieur à 5 mm.Il ne devrait pas y avoir de traces de métal ou de PCB près de l'antenne du capteurL'épaisseur recommandée du couvercle est de 2 mm et l'espacement entre l'antenne et le couvercle doit être supérieur à 3,2 mm.
• Les signaux de vibration seront considérés comme des signaux de déplacement vers le capteur de déclenchement.sorties de climatisationLes animaux domestiques dans la zone de détection peuvent provoquer un faux déclenchement.
• La surface de l'antenne du module à micro-ondes doit être éloignée de l'entrée CA, de la sortie CA, du pont rectificateur, du transformateur,tubes de commutation et autres dispositifs de haute puissance pour éviter les signaux à haute fréquence affectant le fonctionnement normal de l'antenne du capteur à micro-ondes.
• Le capteur est destiné uniquement à un usage intérieur. L'effet imperméable à l'eau pour une utilisation extérieure ou semi-extérieure sera affecté. Le vent, la pluie et les objets en mouvement peuvent provoquer une fausse déclenchement.
