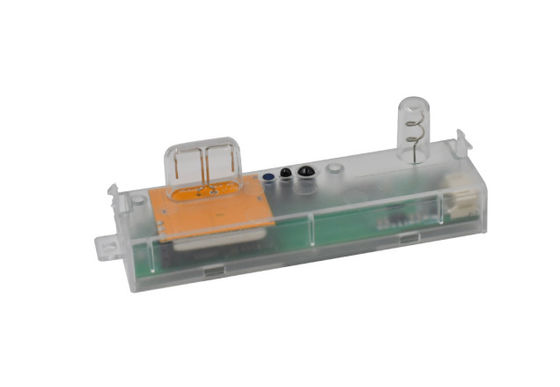

2Contrôleur de réseau sans fil.4G adapté aux luminaires LED minces
Lieu d'origine | Shenzhen, en Chine |
---|---|
Nom de marque | Merrytek |
Certification | CE |
Numéro de modèle | Le nombre d'unités est le suivant: |
Quantité de commande min | 100 pièces |
Prix | negotiable |
Détails d'emballage | Cartable + carton de papier (K=A) |
Délai de livraison | 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2, |
Conditions de paiement | T/T |
Capacité d'approvisionnement | 10000 pièces par mois |

Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Le WECHAT: 0086 18588475571
Skype est là.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xVoltage nominal | 12 ± 1 VDC | Voltage de réplique | Pour les appareils électroniques |
---|---|---|---|
Signal de sortie | Signal d'atténuation de 0 à 10 V/Signal d'atténuation de PWM | Hauteur de montage | 3 m (maximum 6 m) |
Température de fonctionnement | Intégré: -25 à 60 °C | Certificat | Pour la CE |
Durée de vie | 5 ans de garantie | ||
Mettre en évidence | 2.4G contrôleur de réseau sans fil,Législateur de réseau sans fil pour les luminaires LED minces,Contrôleur de réseau sans fil à longue durée de vie |
[ Caractéristiques du produit ]
- Réseau de regroupement par 2.4G sans fil, pas besoin de partage ou de passerelle.
- Antenne à micro-ondes à deux pôles brevetée, pas de faux déclencheur lorsqu'elle est installée sous un plateau LED métallique.
- Tête de micro-ondes super étroite, adaptée à la fixation dans des luminaires LED minces.
- Tous les paramètres des capteurs peuvent être réglés par télécommande.
- sortie 0-10V faible ou PWM faible, fonction de faible de 2 étapes/3 étapes.
- 6m maximum. hauteur de bouche.
[Paramètres]
Résultats de l'analyse | |||||
Voltage nominal | 12 ± 1 VDC | ||||
Courant de fonctionnement | 55 ± 5 mA | ||||
Voltage de réplique | Pour les appareils électroniques | ||||
Je vous en prie.débit | |||||
Signal de sortie | ○0 à 10 V de signal d'atténuation | ○Signal d'atténuation de la fréquence PWM | |||
Paramètres de détection | |||||
Fréquence de travail | 5.8 GHz ± 75 MHz, bande ISM | ||||
Puissance de transmission | 1mW au maximum. | ||||
Zone de détection) | Il est nécessaire de vérifier si le produit est conforme aux prescriptions de la réglementation en vigueur. | ||||
Temps d'arrêt |
Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes aux normes de sécurité énoncées au paragraphe 1. 30s/1min/3min ((MH15) |
||||
Période de veille |
Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air. 5min/10min/ +∞ ((MH15) |
||||
Capteur de la lumière du jour | seuil de lumière du jour |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux (désactivé) 15 Lux/ 50 Lux/ (désactivé) |
|||
Priorité de la lumière du jour | 开 | 关 | |||
5Lux | 55 à 105 Lux | Le MH17 | |||
15 lux | 65 à 115 Lux | MH17; MH15 | |||
30Lux | 80 à 130 lux | Le MH17 | |||
50Lux | 100 à 150 lux | MH17; MH15 | |||
100Lux | 150 à 250 lux | Le MH17 | |||
150 lux | 200 à 300 lux | Le MH17 | |||
MH17presse P clé activer le mode de priorité de la lumière du jour;MH15;MH15 Stan par période de temps réglée +∞ activer le mode de priorité de la lumière du jour | |||||
Niveau DIM en veille | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% (MH17) | ||||
Plage de détection (rayon) |
Montage au plafond (hauteur: 3 m): 0,3 m/s ≥ 3 m, 1 m/s ≥ 2,5 m Montage murale (hauteur: 2 m): 0,3 m/s ≥ 5 m, 1 m/s ≥ 3 m Conditions d'essai: le produit est réglé à 100% de sensibilité et il n' y a pas d' occlusion évidente dans la pièce de 60m2 |
||||
Hauteur de l'installation | 3 m (maximum 6 m) | ||||
Module sans fil | |||||
Fréquence de fonctionnement | 20,400 à 2,483 GHz | ||||
Puissance de transmission | 6 dBm | ||||
Groupe | Un groupe de 32 nœuds maximum | ||||
Distance de transmission | 15 m MAX ((distance de transmission point à point en zone ouverte) | ||||
EEnvironnement | |||||
Température de fonctionnement | Intégré: -25 à 60 °C | ||||
Température de stockage | -40°C à 80°C, humidité ≤ 85% (sans condensation) | ||||
CertificationSles tortues de mer | |||||
Certifié | Pour la CE | ||||
Exigences environnementales | Conforme à la directive RoHS 2.0, exigences de portée | ||||
Niveau de protection | Résistance à la corrosion | ||||
Je vous en prie.le | |||||
Le câblage | Terminal à 3 broches de 2,0 mm | ||||
Exigences relatives à l'installation | installation intégrée | ||||
Exigences relatives à l'emballage | Cartable + carton de papier (K=A) | ||||
Poids net | 23.5 ± 3 g | ||||
La vie | 5 ans de garantie |
[Description de la fonction]
√ fonction ON-OFF | La période de veille doit être fixée à ₹ 0s |
√ atténuation en deux étapes | La période de veille doit être réglée sur ∞+∞, le capteur de lumière du jour sur ∞High |
√ Dimmer en trois étapes | Le temps de veille doit être réglé à ₹5min/10min |
√Priorité de la lumière du jour | La période de veille doit être réglée sur ∞+∞, le capteur de lumière diurne sur ∞LOW/MED |
√Régroupement | Groupe à distance 1-8 et régler le signal Rx pour le capteur |
[DIagramme]
- Dimensionn
Installation de vis
Installation de la structure de fermeture
- le câblage,Fonction
- Installation
- Diagramme de rayonnement
Je suis désolée.
Je suis désolée.
[Remote Contro]Je vous en prie.
[Initialement]
Lors de l'allumage pour la première fois, le capteur allumera la lumière à 100% de luminosité, et la lumière s'éteindra après 10 secondes.le signal de mouvement ne sera pas détecté.
[Réglage par défaut]
Zone de détection: 100%; Temps d'attente: 10 s; Période de veille: 0 s; Capteur de lumière du jour: désactivé; Niveau de faible luminosité en veille: 10%.
[Avis de demande]
- Le capteur doit être installé par un électricien professionnel. Veuillez couper le courant avant l'installation, le câblage, etc.
- La distance de détection est liée à des facteurs tels que la vitesse de déplacement de l'objet en mouvement, la taille de l'objet en mouvement, la hauteur d'installation, l'angle d'installation,si l'environnement d'installation est ouvertLa distance de détection indiquée dans les spécifications est une valeur typique, qui est de 165 cm/65 kg, et elle est testée dans un environnement intérieur ouvert.
- Lorsque le capteur à micro-ondes est installé sur le mur, la distance de détection sera considérablement augmentée par rapport à celle installée sur le plafond.Veuillez réduire la sensibilité à l' utilisation ou contacter notre société pour confirmer les paramètres d' utilisationLe seuil de sensibilité à la lumière est dans un environnement ensoleillé, sans ombres et dans des conditions de réflexion diffuse de la lumière ambiante.la valeur d'éclairage détectée par le capteur lumineux peut être différente
- Les paramètres des capteurs peuvent devoir être reconfigurés dans différents environnements d'installation, veuillez consulter les instructions suivantes ou contacter le fabricant
- Ce capteur est uniquement pour une utilisation en intérieur, vent extérieur et la pluie, et les objets en mouvement environnants provoqueront un faux déclenchement
- La hauteur d'installation du produit de capteur ne doit pas dépasser 6 mètres et la hauteur optimale est de 3 mètres; la distance entre les deux capteurs doit être supérieure à 3 mètres.
- Lorsque le capteur est installé dans une lampe métallique, sur une surface réfléchissante métallique ou dans un environnement fermé étroit, les micro-ondes seront réfléchies plusieurs fois et provoqueront un faux déclenchement.Veuillez réduire la sensibilité du capteur ou contacter le fabricant pour obtenir une assistance technique..
- Veuillez vous assurer qu'il n'y a pas de signaux en mouvement tels que des ventilateurs, des moteurs CC, des conduites d'égout, des sorties d'air, etc. autour du capteur, sinon le capteur peut provoquer un faux déclenchement.
- Les micro-ondes ne peuvent pas pénétrer dans le métal, éviter d'installer dans des lampes métalliques fermées ou semi-fermées, et il ne devrait pas y avoir de métal ou de verre bloquant le produit
- Sensor avec un pilote 0-10V/PWM différent, effet de faible luminosité peut être différent
- Il faut utiliser une alimentation en courant continu régulée avec une tension de sortie stable et un coefficient d'ondulation faible.
- Les spécifications et les paramètres du produit peuvent être optimisés sans préavis
- Pour le nouvel environnement d'installation, il est recommandé de tester 5 échantillons avant l'installation.
