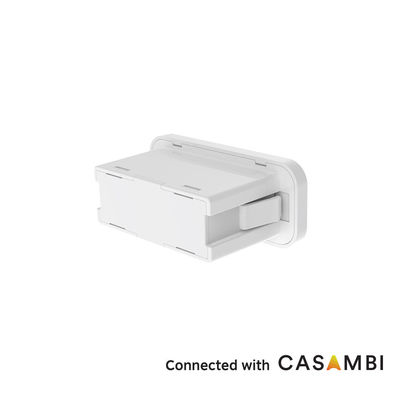

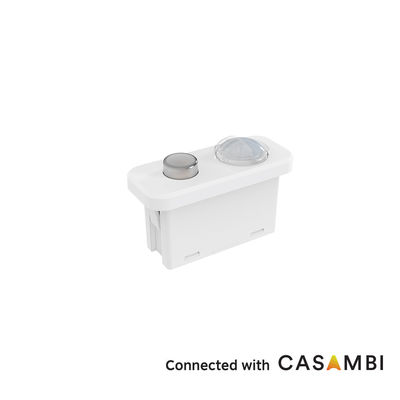

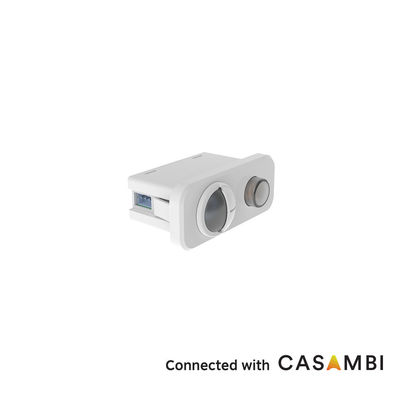

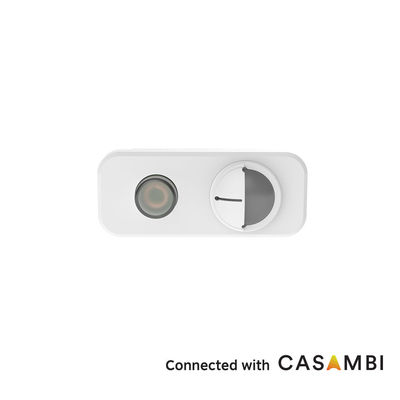

Capteur de mouvement PIR Casambi, gradation 0-10V, adapté aux applications de bureau MC182D IR B1

• Interface standard internationale Zhaga BooK20
• Hauteur d'installation maximale de 4 mètres
• Garantie de 5 ans
• Convient pour les bureaux ouverts, les bureaux individuels
• Détecteur de mouvement PIR, fonction de capteur de lumière du jour
• Module Bluetooth Casambi, connecté à la plateforme d'application Casambi

Dimensions (unités : mm)

Fonction

Câblage

Après la mise sous tension, le capteur sera réchauffé pendant 45 à 60 secondes, puis commencera à fonctionner.

Sensibilité : 100%, Temps de maintien : 5s, Capteur de lumière du jour : Désactivé, Période de veille : 0s, Niveau de gradation en veille : 10%

• Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler et de modifier les paramètres.
• Le capteur PIR ne peut pénétrer aucun matériau, veuillez vous assurer qu'il n'y a pas d'obstacle entre le capteur et les personnes/objets en mouvement.
• Le capteur peut avoir du mal à détecter les personnes s'ils portent des vêtements épais en hiver.
• Les signaux thermiques seront considérés comme des signaux de mouvement pour déclencher le capteur. Évitez de diriger le capteur vers la climatisation ou d'autres sources de chaleur.
• Le capteur est destiné à un usage intérieur uniquement. La lumière du soleil extérieure pourrait affecter la détection du capteur.
• En raison de l'amélioration continue, le contenu de cette instruction peut être modifié sans préavis.
• Les performances de gradation peuvent varier lors du travail avec différents drivers 0-10V.
• Le seuil de lumière du jour est mesuré dans un environnement ensoleillé sans ombre ni réflexion diffuse de la lumière ambiante. Le niveau de lux ambiant peut varier dans différents environnements, conditions météorologiques, climats, heures de la journée et saisons.
• La distance de détection est liée à la hauteur des personnes, à la hauteur de montage, à l'angle de montage, à la température de l'environnement de travail, etc. Lorsque la température ambiante approche la plage de température du corps humain (36°C~37°C/96.8~98.6°F), la détection de mouvement PIR s'affaiblit considérablement ou ne répond pas. Lorsque la température ambiante ou la température du plateau LED est supérieure à 55°C/131°F, des déclenchements intempestifs peuvent se produire, veuillez essayer de réduire la sensibilité de détection pour améliorer. Si les déclenchements intempestifs persistent, le capteur PIR ne devrait pas être utilisé dans cet espace.
• La zone de détection donnée est une valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
• Ce produit doit être utilisé avec une alimentation CC stabilisée en tension dont la tension d'entrée est stable et le facteur d'ondulation est faible (facteur d'ondulation inférieur à 100 mV ; courant de charge supérieur à 25 mA).
• Lors de l'installation dans un nouvel environnement, veuillez installer et tester au moins 5 produits d'abord avant l'installation en masse.
• Le PIR est un capteur infrarouge pyroélectrique qui détecte les changements dans les rayons infrarouges. Veuillez prêter attention aux points suivants lors de l'utilisation réelle, tels que : la détection de sources de chaleur autres que le corps humain, la température de la source de chaleur ne change pas ou la source de chaleur ne bouge pas, et d'autres facteurs environnementaux connexes et violations du principe d'application du PIR ont un impact.
• Lors de la détection de sources de chaleur autres que le corps humain en raison des phénomènes suivants, le PIR peut être déclenché de manière erronée :
  1. Lorsque de petits animaux entrent dans la zone de détection
  2. Lorsque les rayons infrarouges lointains du soleil, des phares de voiture, des lampes à incandescence, etc. sont directement exposés au capteur
  3. Lorsque la température dans la zone de détection change radicalement en raison de l'air chaud, de l'air froid des équipements de serre froids, de la vapeur d'eau des humidificateurs, etc.
• Lors de la détection de sources de chaleur en raison des phénomènes suivants, le PIR peut ne pas se déclencher :
  1. Lorsqu'il existe des substances telles que le verre et l'acrylique qui bloquent la transmission des rayons infrarouges lointains entre le capteur et l'objet de détection.
  2. La source de chaleur dans la zone de détection bouge peu ou se déplace à grande vitesse.
