Capteur de mouvement sans fil 12Vcc PIR 2.4G, récolte de lumière du jour disponible, installation max 12m MC079D IR ZB

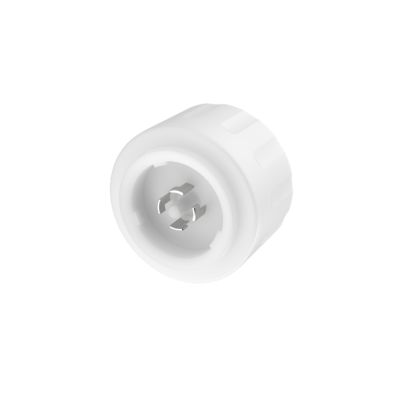

  • 12Vdc PIR Wireless 2.4G Networking Motion Sensor, Daylight Harvesting Available, 12m Max Installation MC079D IR ZB

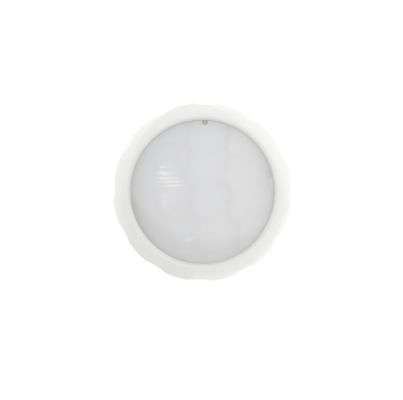

  • 12Vdc PIR Wireless 2.4G Networking Motion Sensor, Daylight Harvesting Available, 12m Max Installation MC079D IR ZB

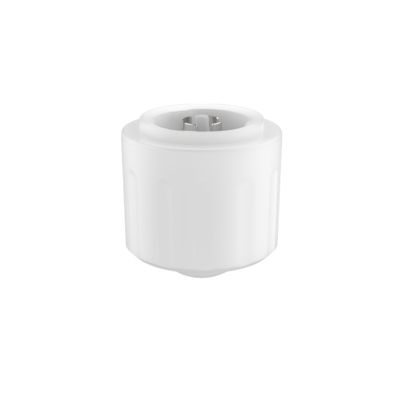

  • 12Vdc PIR Wireless 2.4G Networking Motion Sensor, Daylight Harvesting Available, 12m Max Installation MC079D IR ZB

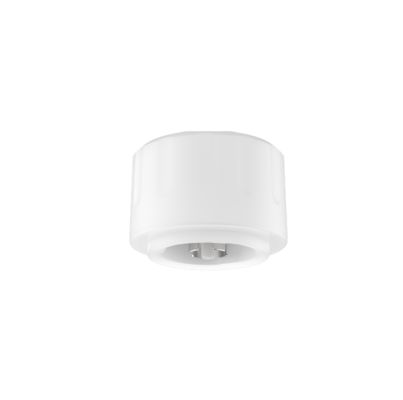

  • 12Vdc PIR Wireless 2.4G Networking Motion Sensor, Daylight Harvesting Available, 12m Max Installation MC079D IR ZB
Place of Origin Shenzhen, China
Nom de marque Merrytek
Certification CE
Model Number MC079D IR ZB
Minimum Order Quantity 100PCS
Prix Négociable
Packaging Details Clapboard+box (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month
Détails sur le produit
Tension de fonctionnement 12 ± 1VDC Courant de fonctionnement 35 ± 5 mA
Signal de sortie Signal de gradation 0-10V Hauteur de montage 10m (12m max)
Température de fonctionnement -20 ℃ -55 ℃ Certificat CE
Durée de vie Garantie de 5 ans @ TA
Mettre en évidence

Détecteur de mouvement sans fil 12Vdc

,

Détecteur PIR réseau 2.4G

,

Détecteur de mouvement avec récupération de la lumière du jour
Laisser un message
Description de produit
Capteur de mouvement sans fil 2.4G PIR 12Vdc avec réseau

Récolte de lumière du jour disponible, installation max 12m

Spécifications du produit
Attribut Valeur
Tension de fonctionnement 12±1VDC
Courant de fonctionnement 35±5mA
Signal de sortie Signal de gradation 0-10V
Hauteur de montage 10m (12m Max)
Température de fonctionnement -20℃-55℃
Certificat CE
Durée de vie Garantie 5 ans@Ta
Caractéristiques du produit
  • Entrée 12Vdc, convient aux systèmes DC ou aux pilotes LED avec sortie auxiliaire 12V DC
  • Borne de gradation 0-10V, 3 étapes ou 2 étapes en option, zone de détection réglable
  • Capteur de détection de mouvement PIR
  • Hauteur de montage intérieure maximale 12m
  • Tous les paramètres du capteur peuvent être réglés par télécommande
  • Supporte le réseau sans fil 2.4G
Paramètres techniques
Entrée
Tension nominale 12±1V DC
Courant de travail 35±5mA
Tension d'ondulation <100mVp-p
Sortie
Signal de sortie Signal de gradation 0-10V
Paramètres du capteur
Mode de détection Détection PIR
Zone de détection 25%/50%/75%/100% (Réglage par télécommande)
Temps de maintien 5s/30s/1min/3min/5min/10min/20min/30min (Réglage par télécommande)
Période de veille 0s/10s/1min/3min/5min/10min/30min/+∞ (Réglage par télécommande)
Niveau de gradation en veille 10%/20%/30%/50% (Réglage par télécommande)
Capteur de lumière du jour Lumière du jour normale : 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Désactivé (Réglage par télécommande) (Diffusion de la lumière ambiante)
Récolte de lumière du jour 100L/200L/300L/400L/500L/600L/Désactivé (entrer en mode récolte de lumière du jour ; se référer au manuel de la télécommande)
Zone de détection (Rayon) Hauteur de montage au plafond 12m : r≥4m@0.3m/s, r≥3m@1m/s
Hauteur de montage 10m (12m Max)
Paramètres sans fil
Fréquence de travail 2.4GHz
Puissance de transmission 6dBm
Nœuds de groupe Max 32 PCS (un groupe)
Distance de transmission Transmission point à point Max 15m
Environnement
Température de travail -20℃-55℃
Température de stockage -40℃~80℃, humidité≤85% (Sans condensation)
Normes de certification
Certifié CE UL
Exigences environnementales Conforme aux exigences RoHS 2.0, Reach
Indice de protection IP IP65
Autre
Câblage Connecteur standard Zhaga Book 18
Installation Externe
Emballage Cloison+boîte (K=A)
Poids net 39±2g
Durée de vie Garantie 5 ans@Ta
Description de la fonction
Fonction Réglage
Fonction ON-OFF Période de veille réglée sur "0s"
Gradation 2 étapes Période de veille réglée sur "+∞"
Gradation 3 étapes Période de veille réglée sur "10s/1min/3min/5min/10min/30min"
Récolte de lumière du jour Télécommande réglée sur Mode DH + Capteur de lumière du jour 100L/200L/300L/400L/500L/600L
Fonction réseau Groupe de réglage de la télécommande (Ex: 1~16), réglage du signal de réception Rx
Informations sur le produit

Dimension (unité : mm)

Product dimension diagram

Câblage

Product wiring diagram

Instruction d'installation (Zhaga Book 18 peut être installé en rotation)

Product installation diagram
Remarque : Lors de l'installation, veuillez noter que le plan de l'antenne micro-ondes ne doit pas être bloqué par du métal.
Portée de détection
Product detection range diagram
Télécommande MH17
Remote control front view Remote control back view
Initialisation

Après la mise sous tension, le capteur sera réchauffé pendant 45-60 secondes puis commencera à fonctionner.

Réglage par défaut

Sensibilité : 100%, Temps de maintien : 5s, Capteur de lumière du jour : Désactivé, Période de veille : 0s, Niveau de gradation en veille : 10%

Avis d'application
  • Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler et de modifier les paramètres.
  • Le capteur PIR ne peut pénétrer aucun matériau, veuillez vous assurer qu'il n'y a pas d'obstacle entre le capteur et les personnes/objets en mouvement.
  • Le capteur peut avoir du mal à détecter les personnes s'ils portent des vêtements épais en hiver froid.
  • Les signaux thermiques seront considérés comme des signaux de mouvement pour déclencher le capteur. Évitez de diriger le capteur vers la climatisation ou d'autres sources de chaleur.
  • Le capteur est uniquement destiné à un usage intérieur. La lumière du soleil extérieure pourrait affecter la détection du capteur.
  • En raison de l'amélioration continue, le contenu de cette instruction peut être modifié sans préavis.
  • Les performances de gradation peuvent varier lorsqu'elles fonctionnent avec différents pilotes 0-10V.

Le seuil de lumière du jour est mesuré dans un environnement ensoleillé sans ombre et sans réflexion diffuse de la lumière ambiante. Le niveau de lux ambiant peut varier dans différents environnements, conditions météorologiques, climats, heures de la journée et saisons.

La distance de détection est liée à la hauteur des personnes, à la hauteur de montage, à l'angle de montage, à la température de l'environnement de travail, etc. Lorsque la température ambiante approche de la plage de température du corps humain (36℃~37℃/96.8~98.6℉), la détection de mouvement PIR s'affaiblira considérablement ou ne répondra pas. Lorsque la température ambiante ou la température du plateau LED est supérieure à 55℃/131℉, des déclenchements intempestifs peuvent se produire, veuillez essayer de réduire la sensibilité de détection pour améliorer. En cas de déclenchements intempestifs persistants, le capteur PIR ne devrait pas être adapté à une utilisation dans cet espace.

La zone de détection donnée est une valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.

Ce produit doit être utilisé avec une alimentation DC stabilisée en tension dont la tension d'entrée est stable et le facteur d'ondulation est faible (facteur d'ondulation inférieur à 100mV ; courant de charge supérieur à 25mA).

Lors de l'installation dans un nouvel environnement, veuillez installer et tester au moins 5 produits d'abord avant l'installation en masse.

Notes d'utilisation du capteur PIR

Le PIR est un capteur infrarouge pyroélectrique qui détecte les changements dans les rayons infrarouges. Veuillez prêter attention aux points suivants lors de l'utilisation réelle, tels que : la détection de sources de chaleur autres que le corps humain, la température de la source de chaleur ne change pas ou la source de chaleur ne bouge pas, et d'autres facteurs environnementaux connexes et violations du principe d'application du PIR ont un impact.

Lors de la détection de sources de chaleur autres que le corps humain en raison des phénomènes suivants, le PIR peut être déclenché de manière erronée :

  • Lorsque de petits animaux entrent dans la zone de détection
  • Lorsque les rayons infrarouges lointains du soleil, des phares de voiture, des lampes à incandescence, etc. sont directement exposés au capteur
  • Lorsque la température dans la zone de détection change radicalement en raison de l'air chaud, de l'air froid des équipements de serre froids, de la vapeur d'eau des humidificateurs, etc.

Lors de la détection de sources de chaleur en raison des phénomènes suivants, le PIR peut ne pas se déclencher :

  • Lorsqu'il y a des substances telles que le verre et l'acrylique qui bloquent la transmission des rayons infrarouges lointains entre le capteur et l'objet de détection.
  • La source de chaleur dans la zone de détection bouge peu ou se déplace à grande vitesse.
