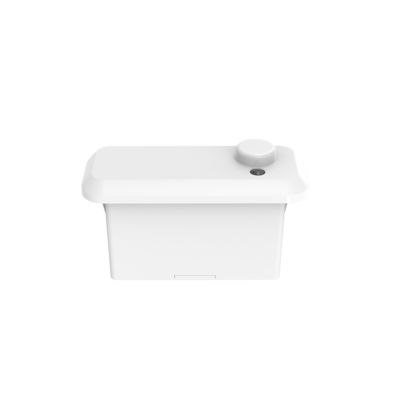

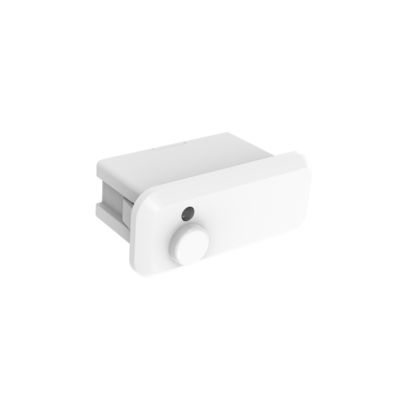

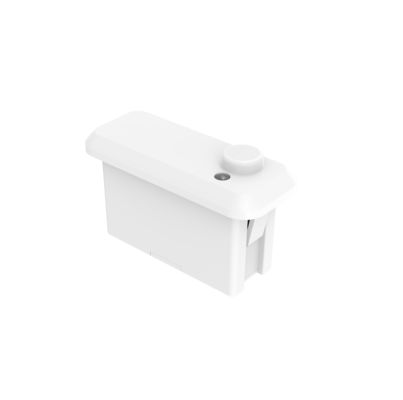

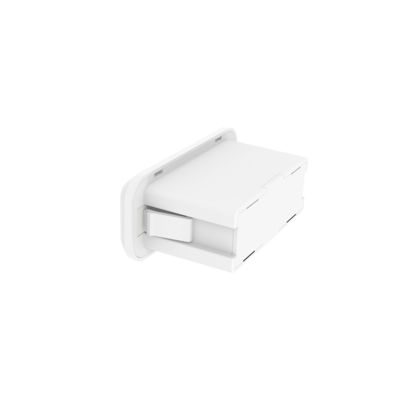

12Vdc Casambi Bluetooth Sensor de présence du réseau pour la lumière du panneau, 4m Max Installation MC182D 99/1 B1

[Caractéristiques du produit]

• Capteur de présence intégré, interface standard Zhaga Book 20
• Adopte une technologie d'antenne micro-ondes brevetée de 24 GHz, prend en charge une hauteur d'installation maximale de 4 m
• Avec technologie RF allemande, garantie produit de 5 ans
• Fonction de détection de mouvement, de mouvement léger et de lumière du jour
• Applicable aux salles de bains, salons, cuisines et autres environnements où une détection de mouvement et de mouvement léger est requise
• Module Bluetooth Casambi, connecté à la plateforme IoT Casambi

[Paramètres]

Réglage de l'application Casambi

grands

mouvements (marche) pour déclencher l'induction

et émettre un niveau haut (par exemple, contrôle des lumières allumées et éteintes), puis détecte les mouvements légers (se pencher en avant, en arrière, mouvements des membres, secouer la tête, taper, utiliser un téléphone portable et autres mouvements légers). ainsi que la détection des signes vitaux respiratoires humains causés par la cavité abdominale, l'expansion de la poitrine etc.pour maintenir un niveau haut (tel que le contrôle des lumièrestoujours allumées)Absence humaine : aucun signal détecté dans la zone de détection et émission d'un niveau bas (lumière éteinte)[Diagramme]Dimensions (unités : mm)   [Instruction d'installation]Câblage[Instruction d'installation]​

[Initialisation]Après la mise sous tension, le capteur allume automatiquement la lumière à 100% de luminosité et s'auto-vérifie pendant 10 secondes. Pendant l'initialisation, le capteur ne peut pas détecter de mouvement. Il entre en mode de détection après l'initialisation, et pendant ce temps, la lampe reste à 100% de luminosité.

l Conception du produit : la surface de l'antenne du module micro-ondes et ses circuits environnants doivent éviter le passage de courants importants, éviter les transformateurs ou les composants haute fréquence à proximité, la distance doit être supérieure à 10 mm autant que possible.Sensibilité : 100%, Temps de maintien : 5s, Capteur de lumière du jour : Désactivé, Période de veille : 0s, Niveau de gradation en veille : 20%.

• Avis d'application]

l Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler ou de modifier la configuration.

• l Le produit a une bonne capacité de pénétration à travers le plastique, le bois, etc., mais l'antenne du module micro-ondes ne doit pas avoir d'accessoires métalliques ou de boîtiers métalliques, de boîtiers en verre, etc. directement devant ou à proximité, sinon cela affectera la transmission et la réception de l'antenne.

• l La distance de détection sera affectée par la hauteur d'installation, la taille de l'objet à détecter, la vitesse de mouvement, l'impact de l'environnement d'installation, et la distance de détection dans différentes directions présentera un certain degré de variabilité.

l Le seuil de lumière du jour se situe dans un environnement ensoleillé, sans ombres et dans des conditions de réflexion diffuse de la lumière ambiante. À différentes périodes, climats et environnements, la valeur de lumière du jour détectée par le capteur de lumière peut être différente.

l La distance d'installation du produit est recommandée à plus de 1,5 m ; la distance d'installation entre le produit et le routeur doit être supérieure à 1,5 m, afin de ne pas interférer avec le fonctionnement normal du capteur micro-ondes.

l Le plan de montage du produit (par exemple, substrat en aluminium, carte PCB) doit avoir une certaine différence de hauteur par rapport au plan de l'antenne du module micro-ondes, et le plan de l'antenne du module micro-ondes doit être plus élevé que le plan voisin de plus de 5 mm afin d'obtenir le meilleur effet de détection.

l Une alimentation régulée DC avec une tension de sortie stable, un faible courant et un faible coefficient d'ondulation doit être utilisée, l'ondulation de l'alimentation doit être inférieure à 50 mV, et le courant de charge minimum de l'alimentation doit être supérieur à 120 mA. Il est également recommandé de configurer un condensateur électrolytique d'au moins 100 uF à la borne VCC de l'alimentation d'entrée.

l Installation du produit aussi loin que possible des grands équipements métalliques, des tuyaux, des bouches de climatisation, des bouches d'aération, des machines à fumée et autres scènes, afin d'éviter que les vibrations de l'équipement n'affectent l'effet de détection.

l Le module micro-ondes doit éviter d'être proche de l'alimentation de commande AC, être éloigné du pont redresseur de l'alimentation de commande, du transformateur, des tubes de commutation et autres dispositifs de haute puissance, afin d'éviter que les signaux haute fréquence n'interfèrent avec le fonctionnement normal du module micro-ondes.

l Conception du produit : la surface de l'antenne du module micro-ondes et ses circuits environnants doivent éviter le passage de courants importants, éviter les transformateurs ou les composants haute fréquence à proximité, la distance doit être supérieure à 10 mm autant que possible.l Lors du câblage, le côté antenne et le côté composant à l'arrière du produit ne doivent pas être recouverts de fils ou avoir des courants importants qui les traversent, afin de ne pas affecter le fonctionnement normal du capteur.

l Le plan de l'antenne du produit et le plan métallique (substrat en aluminium, boîtier en fer) doivent avoir une certaine différence de hauteur, la distance recommandée est supérieure à 0,5 mm.
