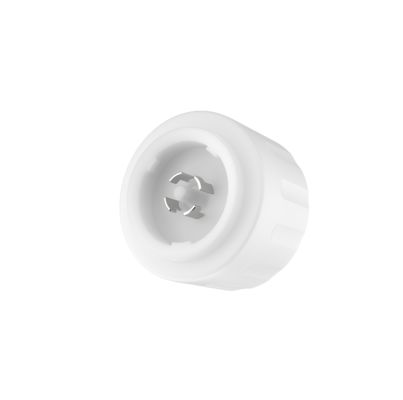

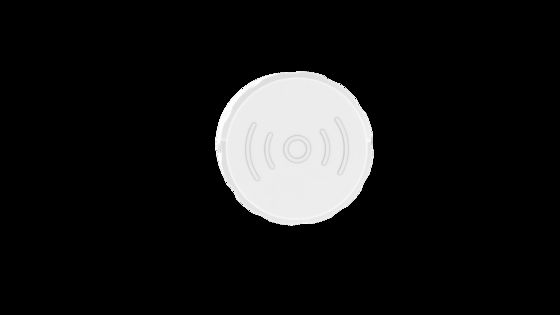

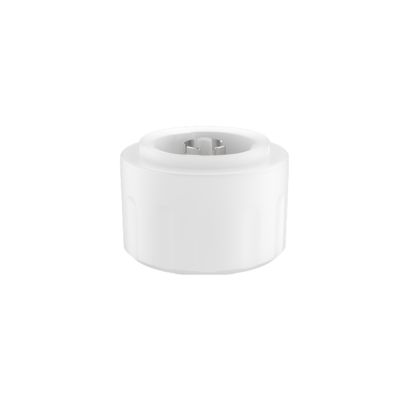

Capteur réseau sans fil 2,4 G, fonction de récolte de lumière du jour pour UFO, hauteur de montage max 12 m MC079D 99 ZB

  • Wireless 2.4G Network Sensor, Daylight Harvesting Function For UFO, 12m Max Mounting Height MC079D 99 ZB
  • Wireless 2.4G Network Sensor, Daylight Harvesting Function For UFO, 12m Max Mounting Height MC079D 99 ZB
  • Wireless 2.4G Network Sensor, Daylight Harvesting Function For UFO, 12m Max Mounting Height MC079D 99 ZB
Place of Origin Shenzhen, China
Nom de marque Merrytek
Certification CE
Model Number MC079D 99 ZB
Minimum Order Quantity 100PCS
Prix Négociable
Packaging Details Clapboard+box (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month
Détails sur le produit
Tension de fonctionnement 12 ± 1VDC Courant de fonctionnement 55 ± 5 mA
Signal de sortie Signal de gradation 0-10V Hauteur de montage 10m (12m max)
Température de fonctionnement -35 ~ 60 ℃ Certificat CE
Durée de vie Garantie de 5 ans @ TA
Mettre en évidence

capteur de mouvement sans fil avec capture de la lumière du jour

,

2Capteur de réseau 4G pour les lumières d'OVNI

,

capteur sans fil avec une hauteur de montage de 12 m
Laisser un message
Description de produit
Capteur réseau sans fil 2.4G, fonction de récolte de lumière du jour pour UFO, hauteur de montage maximale de 12m
Spécifications du produit
AttributValeur
Tension de fonctionnement12±1VDC
Courant de fonctionnement55±5mA
Signal de sortieSignal de gradation 0-10V
Hauteur de montage10m (12m max)
Température de fonctionnement-35~60℃
CertificatCE
Durée de vieGarantie de 5 ans@Ta
Caractéristiques du produit
  • Entrée 12Vdc, convient aux systèmes DC ou aux pilotes LED avec sortie d'alimentation auxiliaire 12V DC
  • Borne de gradation 0-10V, 3 niveaux ou 2 niveaux en option, zone de détection réglable
  • Capteur de détection micro-ondes de petite taille
  • Hauteur de montage intérieure maximale de 12m
  • Tous les paramètres du capteur peuvent être réglés par télécommande
  • Supporte le réseau sans fil 2.4G
Paramètres techniques
Entrée
Tension nominale12±1V DC
Courant de travail55±5mA
Tension d'ondulation<100mVp-p
Sortie
Signal de sortieSignal de gradation 0-10V
Paramètres du capteur
Fréquence de travail5.8 GHz ±75MHz, bande d'ondes ISM
Puissance de transmission3mW Max
Zone de détection25%/50%/75%/100% (Réglage par télécommande)
Temps de maintien5s/30s/1min/3min/5min/10min/20min/30min (Réglage par télécommande)
Période de veille0s/10s/1min/3min/5min/10min/30min/+∞ (Réglage par télécommande)
Niveau de gradation en veille10%/20%/30%/50% (Réglage par télécommande)
Capteur de lumière du jourLumière du jour normale : 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Désactivé (Réglage par télécommande) (Diffusion de la lumière ambiante)
Récolte de lumière du jour100L/200L/300L/400L/500L/600L/Désactivé (entrer en mode récolte de lumière du jour : se référer au manuel de la télécommande)
Zone de détection (Rayon)Hauteur de montage au plafond 12m : r≥4m@0.3m/s, r≥3m@1m/s
Hauteur de montage10m (12m max)
Paramètres sans fil
Fréquence de travail2.4GHz
Puissance de transmission6dBm
Nœuds de groupeMax 32 PCS (un groupe)
Distance de transmissionTransmission point à point 15m Max
Environnement
Température de travail-35~60℃
Température de stockage-40℃~80℃, humidité≤85% (sans condensation)
Normes de certification
CertifiéCE
Exigences environnementalesConforme aux exigences RoHS 2.0, Reach
Indice de protection IPIP65
Autre
CâblageConnecteur standard Zhaga Book 18
InstallationExterne
EmballageSéparateur+boîte (K=A)
Poids net39±2g
Durée de vieGarantie de 5 ans@Ta
Description de la fonction
Fonction MARCHE-ARRÊTPériode de veille réglée sur "0s"
Gradation 2 niveauxPériode de veille réglée sur "+∞"
Gradation 3 niveauxPériode de veille réglée sur "5min/10min/+∞"
Récolte de lumière du jourRéglage à distance du mode DH + capteur de lumière du jour 100L/200L/300L/400L/500L/600L
Priorité à la lumière du jourN/A
Fonction réseauGroupe de réglage par télécommande (Ex: 1~16), réglage du signal de réception Rx
Informations sur le produit

Dimensions (unité : mm)

Product dimension diagram

Câblage

Product wiring diagram

Instruction d'installation (Zhaga Book 18 peut être installé en rotation)

Installation instruction 1 Installation instruction 2 Installation instruction 3
Lors de l'installation, veuillez noter que le plan de l'antenne micro-ondes ne doit pas être bloqué par du métal.
Portée de détection
Detection range diagram
Télécommande
Remote control diagram 1 Remote control diagram 2
Initialisation

La lumière s'allumera à 100% de luminosité par le capteur initialement alimenté, et s'éteindra après 10 secondes. Pendant l'initialisation, aucun signal de détection de mouvement externe ne sera détecté.

Réglage par défaut

Sensibilité : 100%, Temps de maintien : 10s, Capteur de lumière du jour : Désactivé, Période de veille : 5s, Niveau de gradation en veille : 10%

Avis d'application
  • Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant l'installation et le câblage.
  • La zone de sensibilité est liée à la vitesse de déplacement des objets, à la taille des objets en mouvement, à la hauteur de montage, à l'angle de montage, à l'environnement de travail, aux matériaux réfléchissants, etc. La zone de détection donnée est une valeur typique mesurée par des testeurs de 165 cm/65 kg dans un environnement intérieur ouvert.
  • Les seuils de lumière du jour sont mesurés par une journée ensoleillée sans ombre et dans un état de réflexion diffuse de la lumière ambiante. Différents environnements et climats entraînent des valeurs de luminosité différentes mesurées par le capteur de lumière du jour.
  • Les paramètres du capteur peuvent nécessiter une reconfiguration dans différents environnements d'installation, veuillez vous référer aux instructions suivantes ou contacter le fabricant.
  • Le capteur est destiné à un usage intérieur uniquement. L'effet d'étanchéité pour une utilisation extérieure ou semi-extérieure sera affecté. Le vent, la pluie et les objets en mouvement peuvent provoquer des déclenchements intempestifs.
  • La hauteur d'installation du produit capteur ne doit pas dépasser 15 mètres, et la hauteur optimale est de 12 mètres. La distance entre les deux capteurs doit être supérieure à 3m.
  • Lorsque le capteur est installé dans une lampe métallique, sur une surface réfléchissante métallique, ou dans un petit environnement fermé, les micro-ondes seront réfléchies plusieurs fois et provoqueront des déclenchements intempestifs. Veuillez réduire la sensibilité du capteur ou contacter le fabricant pour une assistance technique.
  • Les signaux de vibration seront considérés comme des signaux de mouvement pour déclencher le capteur. L'installation du capteur doit être éloignée des objets qui vibrent longtemps, tels que les gros équipements métalliques, les tuyaux, les sorties de climatisation, les bouches d'extraction, les ports de machines d'extraction de fumée, les ventilateurs oscillants, etc.
  • Les micro-ondes ne peuvent pas pénétrer le métal. Ne placez pas le produit dans une lampe métallique fermée ou semi-fermée. Ni le métal ni le verre ne sont autorisés à couvrir le produit.
  • Une alimentation régulée DC avec une tension de sortie stable et un faible coefficient d'ondulation doit être utilisée. L'ondulation de l'alimentation doit être inférieure à 100mV ; le courant de charge doit être supérieur à 65mA.
  • Pour le nouvel environnement d'installation, il est recommandé d'installer et de tester d'abord 5 prototypes avant l'installation en masse.
