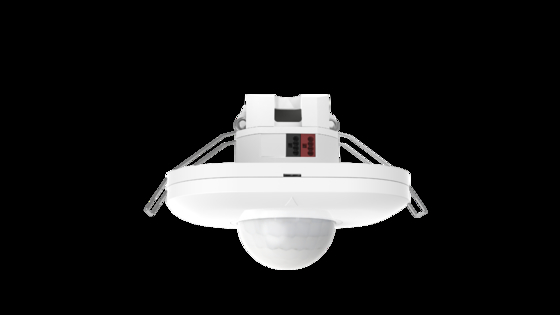

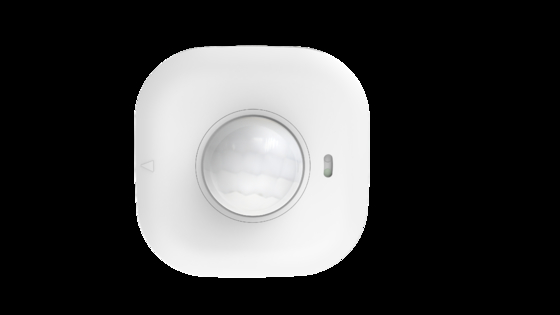

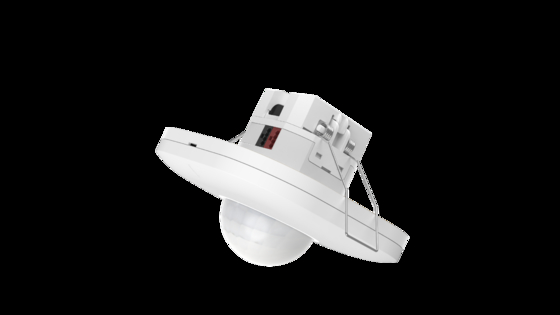

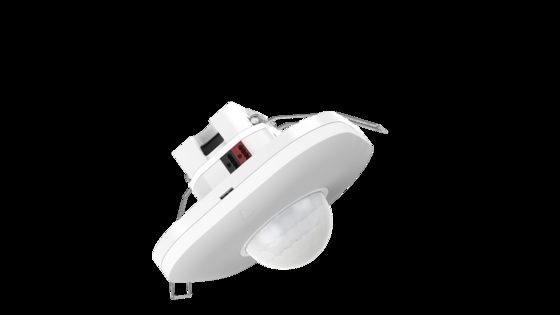

Détecteur de présence certifié KNX conçu pour les entrepôts à rayonnage élevé avec une hauteur de montage maximale de 10 m

Détecteur de présence certifié KNX conçu pour les entrepôts à rayonnage élevé avec une hauteur de montage maximale de 10 m

1. Paramètres

2. Fonction du produit

3. Dimension

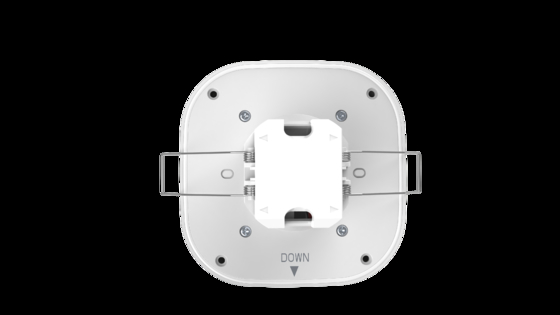

Montage encastré :

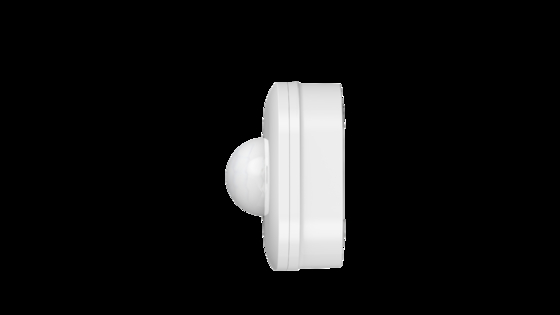

Montage en surface :

4. Câblage

Suggestion de disposition du câblage :

1. Il est suggéré de câbler le bus KNX en série jusqu'à la fin, le câblage en étoile ou en arbre n'est pas recommandé pour assurer la stabilité de la transmission du signal.

2. Le câblage du bus KNX recommande un fil blindé KNX standard EIB ou un câble réseau de catégorie 6. La longueur du câblage du bus est recommandée pour ne pas dépasser 400 mètres, et le nombre de capteurs connectés à un bus est recommandé pour ne pas dépasser 12.

3. Le nombre de capteurs connectés à un bus doit tenir pleinement compte de la capacité de charge actuelle de l'alimentation : c'est-à-dire que la somme des courants de tous les appareils KNX (y compris les capteurs) ne doit pas être supérieure au courant de charge de l'alimentation KNX.

5. Plage de détection

6. Initialisation

Après avoir routé les adresses physiques et défini les paramètres des canaux, suivez ces étapes :

(1) Connectez l'interface Bus.

(2) Mettez le Bus et l'alimentation auxiliaire sous tension (remarque : veuillez vous assurer que le produit dispose d'une alimentation auxiliaire ; sinon, l'appareil risque de ne pas fonctionner correctement).

(3) Appuyez sur le commutateur de programmation du produit ; le voyant LED deviendra rouge.

(4) Utilisez l'interface bus pour télécharger l'adresse physique via le logiciel ETS. Le voyant LED de programmation est éteint pour indiquer que le téléchargement de l'adresse physique est terminé.

(5) Téléchargez l'application après avoir défini les paramètres d'application requis.

(6) Après avoir téléchargé l'application, le produit passe à l'initialisation. Pendant l'initialisation, la fonction de détection est désactivée. Après 20S, l'initialisation est terminée et le produit fonctionne normalement.

Remarque : Veuillez utiliser la dernière version d'ETS 5 ou 5.7.2. Veuillez obtenir le fichier de configuration d'ingénierie ETS de ce capteur auprès de notre personnel de vente.

7. Réglage par défaut d'usine

Zone de détection : 100% Temps de maintien : 30S Voyant lumineux : ouvert

8. Télécommande MH18

En raison de la complexité de la technologie du produit et des différences dans l'environnement d'application, il est difficile de garantir une description complètement précise ou complète, cette spécification est donc uniquement à titre de référence pour l'utilisateur.

Nous nous réservons le droit d'apporter des modifications aux spécifications du produit sans en informer l'utilisateur, et ne prenons aucun engagement ni garantie au sens juridique. En même temps, notre société encourage les utilisateurs à compléter ou à modifier le contenu de nos spécifications après avoir utilisé nos produits.
