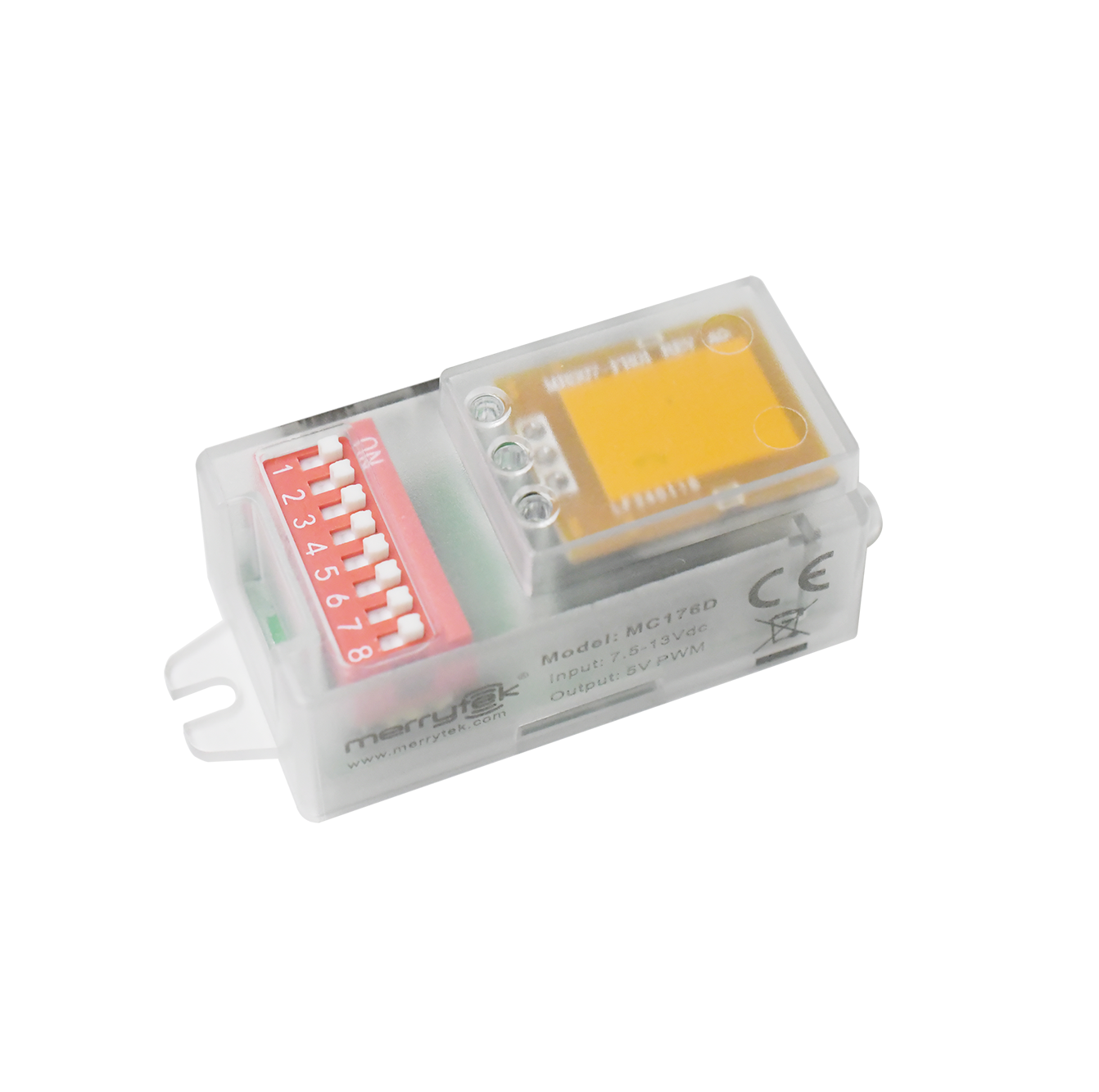

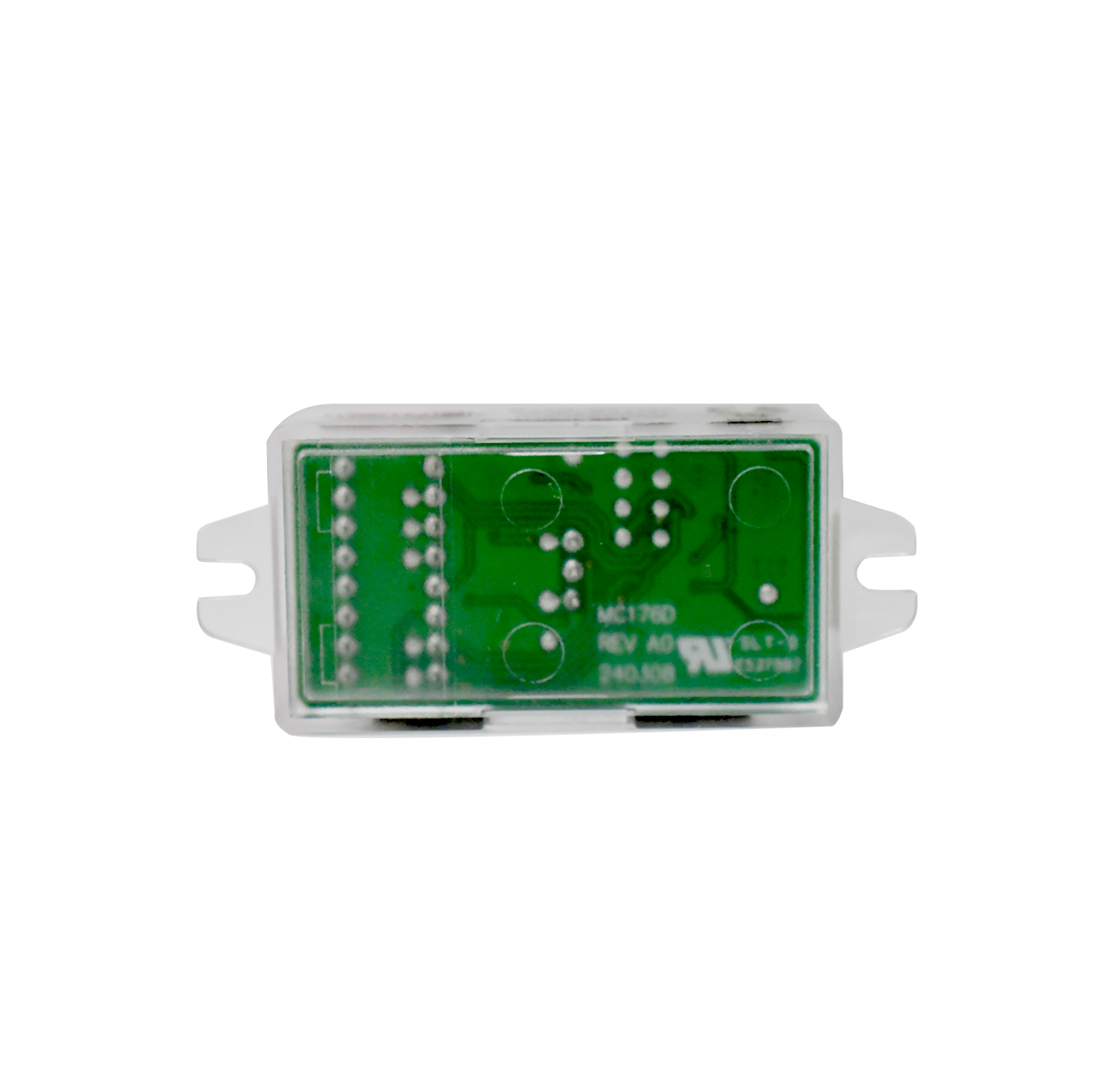

Capteur DC de mouvement micro-ondes, avec fonction de priorité lumière du jour, réglage par commutateur DIP

  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting
  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting
Lieu d'origine CHINE
Nom de marque Merrytek
Certification CE
Numéro de modèle MC176D
Quantité de commande min 100pcs
Prix Négociable
Détails d'emballage Sacs à bulles + cloisons + boîte extérieure (K=A)
Délai de livraison dans les 5 jours ouvrables pour les échantillons et les petites commandes; dans les 3-4 semaines pou
Conditions de paiement T / T, Western Union
Capacité d'approvisionnement 10000 pièces par mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Tension nominale 7,5-13 V CC Courant de travail 16 ± 2 mA
Signal de sortie Signal de gradation PWM 5 V Fréquence de travail 5.8 GHz ± 75 MHz, bande ISM
Hauteur d'installation 3 m (maximum 6 m) Température de travail Intégré: -25 à 60 °C
Durée de vie Garantie de 5 ans @ TA
Mettre en évidence

Capteur de mouvement micro-ondes avec récupération de la lumière du jour

,

Capteur de mouvement DC micro-ondes

,

Capteur à micro-ondes
Laisser un message
Description de produit
Capteur de mouvement micro-ondes CC, avec fonction de priorité à la lumière du jour, réglage des commutateurs DIP
Caractéristiques du produit
  • Entrée 7.5-13VDC, correspondant à l'alimentation CC ou avec 12VDC
  • Alimentation du pilote LED pour la sortie d'alimentation auxiliaire
  • Signal de gradation PWM 5V, gradation en 3 ou 2 étapes
  • Tous les paramètres du capteur de mouvement sont réglables par DIP
  • Module d'antenne à faible impédance avec conception de colonne de guidage de la lumière, petite taille, peut réduire l'ouverture de la carte de la lampe
  • Fonction de priorité à la lumière du jour
Paramètres
Entrée
Tension nominale7.5-13VDC
Courant de fonctionnement16±2mA
Tension d'ondulation< 100mVp-p
Sortie
Signal de sortieSignal de gradation PWM 5V
Capteur de lumière du jour
Seuil de lumière du jour5Lux/15Lux/50Lux/Désactivé
Priorité à la lumière du jourON | OFF
5Lux15Lux
15Lux50Lux
50Lux100Lux
Niveau de gradation25%
Paramètres de détection
Fréquence de fonctionnement5.8GHz ±75MHz, bande ISM
Puissance d'émission1mW Max.
Zone de détection100%/75%/50%/25%
Temps de maintien5s/90s/3min/10min
Période de veille0s/30s/10min/+∞
Portée de détection (rayon)Installation au plafond à 3 m de hauteur : r≥4m@0.3m/s, r≥2.5m@1m/s ; Installation horizontale à 2 m de hauteur : r≥8m@0.3m/s, r≥4m@1m/s
Hauteur d'installation3m (6m Max)
Environnement
Température de fonctionnementIntégré : -25~60℃
Température de stockage-40℃…80℃, humidité ≤85% (sans condensation)
Normes de certification
CertifiéCE, RED (En attente)
Exigences environnementalesConforme aux exigences RoHS 2.0, Reach
Indice IPIP20
Autres
CâblageBorne 3 broches 2.0mm
Exigences d'installationinstallation intégrée
Exigences d'emballageSac à bulles + cloison + boîte extérieure (K=A)
Poids net13 ±2g
Durée de vieGarantie de 5 ans@Ta
Description de la fonction
MC176DFonction
Fonction ON/OFFN/A
Fonction de gradation en deux étapesLa période de veille est réglée sur "+∞"
Fonction de gradation en trois étapesLa période de veille est réglée sur "30S/10min"
Récupération de la lumière du jourN/A
Priorité à la lumière du jourLa période de veille est réglée sur "+∞"
Diagrammes de fonctionnement
Fonction marche/arrêt (régler la période de veille sur "0s")
Capteur DC de mouvement micro-ondes, avec fonction de priorité lumière du jour, réglage par commutateur DIP 0
Fonction de gradation en 2 étapes (régler la période de veille sur "+∞")
Capteur DC de mouvement micro-ondes, avec fonction de priorité lumière du jour, réglage par commutateur DIP 1
Fonction de gradation en 3 étapes (la période de veille est réglée sur "10S/1min/3min/5min/10min/30min")
Capteur DC de mouvement micro-ondes, avec fonction de priorité lumière du jour, réglage par commutateur DIP 2
Priorité à la lumière du jour
Capteur DC de mouvement micro-ondes, avec fonction de priorité lumière du jour, réglage par commutateur DIP 3
Diagrammes
Dimension(mm)
Capteur DC de mouvement micro-ondes, avec fonction de priorité lumière du jour, réglage par commutateur DIP 4
Câblage, Fonction
Capteur DC de mouvement micro-ondes, avec fonction de priorité lumière du jour, réglage par commutateur DIP 5 Capteur DC de mouvement micro-ondes, avec fonction de priorité lumière du jour, réglage par commutateur DIP 6
Réglage des commutateurs DIP
Zone de détectionTemps de maintienCapteur de lumière du jourPériode de veille
AllumerÉteindre
Ⅰ ON ON 100%ON ON 5SON ON 5Lux15LuxON ON 0S
Ⅱ - ON 75%- ON 90S- ON 15Lux50Lux- ON 30S
Ⅲ ON - 50%ON - 3minON - 50Lux100LuxON - 10min
Ⅳ - - 25%- - 10min- - Désactivé-- - +∞
Diagramme de rayonnement
Capteur DC de mouvement micro-ondes, avec fonction de priorité lumière du jour, réglage par commutateur DIP 7
Initialisation

Le capteur allumera la lumière à 100 % de luminosité pour la première fois et l'éteindra après 10 secondes. Pendant la période d'initialisation, aucun signal de détection de mouvement externe ne sera détecté.

Réglage par défaut

Sensibilité : 100 % Temps de maintien : 5 s Capteur de lumière du jour : Désactivé ; Période de veille : 0S ; Niveau de gradation en veille : 25 %

Avis d'application
  • Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler, de modifier le réglage du commutateur DIP, etc.
  • La distance de détection est liée à des facteurs tels que la vitesse de déplacement de l'objet en mouvement, la taille de l'objet en mouvement, la hauteur d'installation, l'angle d'installation, si l'environnement d'installation est ouvert et le matériau du réflecteur.
  • Lorsque le capteur micro-ondes est installé sur le mur, la distance de détection sera considérablement augmentée par rapport à celle installée au plafond.
  • Les paramètres du capteur peuvent devoir être reconfigurés dans différents environnements d'installation, veuillez vous référer aux instructions suivantes ou contacter le fabricant.
  • Ce capteur est uniquement destiné à une utilisation en intérieur, le vent et la pluie extérieurs, ainsi que les objets en mouvement environnants provoqueront de fausses déclenchements.
  • La hauteur d'installation du produit du capteur ne peut pas dépasser 6 mètres, et la hauteur optimale est de 3 mètres ; la distance entre les deux capteurs doit être supérieure à 3 mètres.
  • Lorsque le capteur est installé dans une lampe métallique, sur une surface réfléchissante métallique ou dans un environnement fermé étroit, les micro-ondes seront réfléchies plusieurs fois et provoqueront de fausses déclenchements.
  • Veuillez vous assurer qu'il n'y a pas de signaux en mouvement tels que des ventilateurs, des moteurs CC, des tuyaux d'égout, des sorties d'air, etc. autour du capteur, sinon le capteur peut provoquer de fausses déclenchements.
  • Les micro-ondes ne peuvent pas pénétrer le métal, évitez d'installer dans des lampes métalliques fermées ou semi-fermées, et il ne doit pas y avoir de métal ou de verre bloquant le produit.
  • Capteur avec différents pilotes PWM / 0-10V, l'effet de faible luminosité peut être différent.
  • Une alimentation CC régulée avec une tension de sortie stable et un faible coefficient d'ondulation doit être utilisée. L'ondulation de l'alimentation doit être inférieure à 100 mV ; le courant de charge doit être supérieur à 25 mA.
  • Les spécifications et les paramètres du produit peuvent être optimisés sans préavis.
