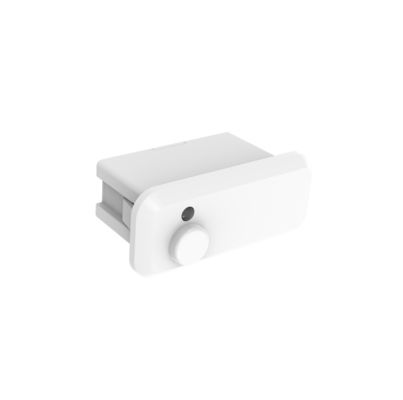

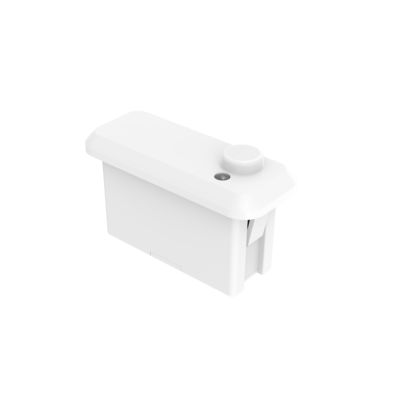

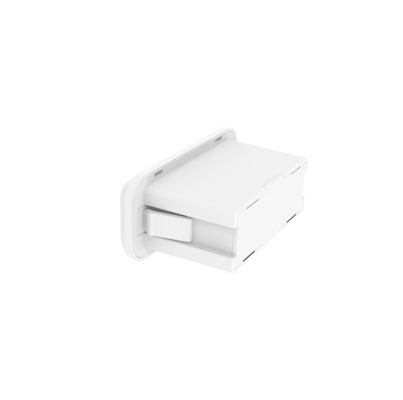

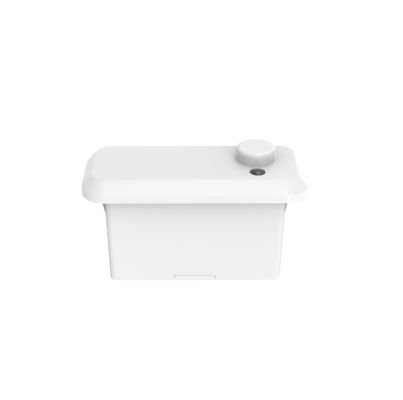

Capteur hyperfréquence sans fil RF 2.4G pour panneau et lumière linéaire avec fonction de récupération de la lumière du jour

[ Caractéristiques du produit ]

• Capteur de présence intégré à l'installation, interface zhaga20 standard
• Adopter une technologie d'antenne micro-ondes brevetée à 24 GHz, supporter une hauteur d'installation maximale de 4 m
• Avec la technologie RF allemande, 5 ans de garantie du produit
• Fonction de capteur de mouvement, de mouvement mineur et de lumière du jour
• Applicable aux toilettes, salons, cuisines et autres environnements où la détection du mouvement et des mouvements mineurs est requise
• Réseau de regroupement par 2.4G sans fil, pas besoin d'appariement ou de passerelle.
• sortie 0-10V faible ou PWM faible, fonction de faible de 2 étapes/3 étapes.
• Tous les paramètres des capteurs peuvent être réglés par télécommande.

[Paramètres]

[Description de la fonction]

[Diagramme]

• Dimension (unité: mm)

• Fonction

• Le câblage

• Instructions d'installation

[Période de détection]

Proposition de décisionle signal          En mineursignal de mouvement

Présence humaine:détecter le corps humain dans la zone de détection à effectuerénormeles signaux de mouvement(la marche)pour déclencher l' inductionetla puissance de sortie est élevée (comme les feux de commande allumés et éteints), puis détectemouvement mineurles signaux (appui du corps vers l'avant, vers l'arrière, balancement des membres, secouer la tête, taper, jouer au téléphone portable et autres)Des motions mineuresJe vous en prie.a)La détection des signes vitaux respiratoires humains causés par la cavité abdominale, l' expansion thoraciqueet ainsi de suitePour maintenir un niveau élevé de production (tel qu'unslampe de commandestoujours allumée)

L'absence humaine: aucun signal détecté dans la zone de détection et faible niveau de sortie (lampe de commande éteinte)

[À distance]Le MH15

Le MH17

[Initialement]

Après l'allumage, le capteur allume automatiquement la lumière à 100% de luminosité et vérifie par lui-même les 45-60s.Il entre en mode détection après initialisation, pendant laquelle la lampe maintient une luminosité de 100%.

[Réglage par défaut]

Sensitivité: 100%, temps d'attente: 5 s, capteur de lumière du jour: désactivé, période de veille: 0 s, niveau de faible luminosité en veille: 20%

[Avis de demande]

Je...Le capteur doit être installé par un électricien professionnel. Veuillez éteindre l'alimentation avant d'installer, de câbler, de changer la configuration.

Je...Le produit a une bonne capacité de pénétration dans le plastique, le bois, etc., mais l'antenne du module à micro-ondes ne doit pas avoir d'accessoires métalliques ou de coquilles métalliques, de coquilles de verre, etc. directement devant ou à proximité,Sinon, cela affectera la transmission et la réception de l'antenne..

Je...La distance de détection sera affectée par la hauteur de l'installation, la taille de l'objet à détecter, la vitesse de déplacement, l'impact de l'environnement d'installation,et la distance de détection dans les différentes directions aura un certain degré de variabilité.

Je...Le seuil de lumière du jour est dans un environnement ensoleillé, sans ombres, et les conditions de réflexion diffuse de la lumière ambiante.la valeur de la lumière diurne détectée par le capteur lumineux peut être différente.

Je...Il est recommandé que la distance d'installation du produit soit supérieure à 1,5 m; la distance d'installation entre le produit et le routeur doit être supérieure à 1,5 m,pour ne pas interférer avec le fonctionnement normal du capteur à micro-ondes.

Je...Le plan de montage du produit (p. ex. substrat en aluminium, carte PCB) doit être situé à une certaine différence de hauteur par rapport au plan d'antenne du module à micro-ondes,et le plan d'antenne du module à micro-ondes doit être supérieur au plan voisin de plus de 5 mm pour obtenir le meilleur effet de détection.

Je...Il convient d'utiliser une alimentation en courant continu régulée avec une tension de sortie stable, un courant faible et un coefficient d'ondulation, l'ondulation de l'alimentation doit être inférieure à 50 mV,et le courant de charge minimum de l'alimentation doit être supérieur à 120 mA, et il est également recommandé d'installer un condensateur électrolytique d'au moins 100 uF au terminal de l'alimentation VCC d'entrée.

Je...l'installation du produit le plus loin possible des gros équipements métalliques, des conduites, des conduits d'aération, des conduits d'échappement, des machines à fumer et d'autres scènes,afin d'éviter que les vibrations de l'équipement affectent l'effet de détection.

Je...Le module à micro-ondes doit éviter d'être proche de l'alimentation en courant alternatif, être éloigné du pont rectificateur d'alimentation, du transformateur, des tubes de commutation et d'autres dispositifs de haute puissance,pour éviter que les signaux à haute fréquence n'interfèrent avec le fonctionnement normal du module à micro-ondes.

Je...Conception du produit: surface de l'antenne du module à micro-ondes et de ses circuits voisins pour éviter le débit de grands courants, éviter les transformateurs ou les composants à haute fréquence à proximité,la distance doit être supérieure à 10 mm autant que possible.

Je...Lors du câblage, le côté de l'antenne et le côté du composant situé à l'arrière du produit ne doivent pas être recouverts de fils ni être traversés par de gros courants,pour ne pas affecter le fonctionnement normal du capteur.

Je...L'avant du produit et ses environs ne peuvent pas être équipés d'accessoires métalliques ou de blocs de verre, afin de ne pas affecter le fonctionnement normal du capteur,tandis que l'épaisseur du plastique autant que possible à choisir moins de 1 mm, trop épaisse affectera la détection des modules à micro-ondes et la directionnalité; le plan de l'antenne à micro-ondes et la distance de la coque doivent être supérieurs à 3,2 mm

Je...La surface de l'antenne du produit et le plan métallique (sous-colture en aluminium, coque en fer) doivent avoir une certaine différence de hauteur, la distance recommandée étant supérieure à 0,5 mm.

Lorsque la structure du produit, le mode d'alimentation / circuit, le couvercle avant de l'antenne du capteur, etc. change, veuillez informer le fabricant du capteur pour confirmer, afin de ne pas provoquer un mauvais fonctionnement du produit.Autrement, le fabricant n'assume aucune responsabilité correspondante pour l'anomalie.
