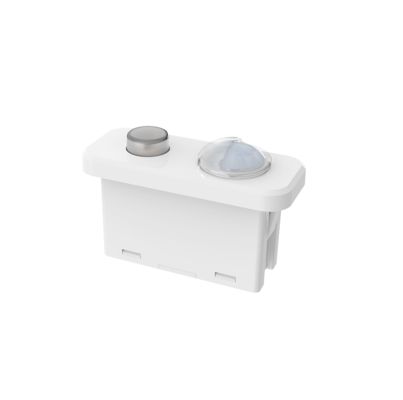

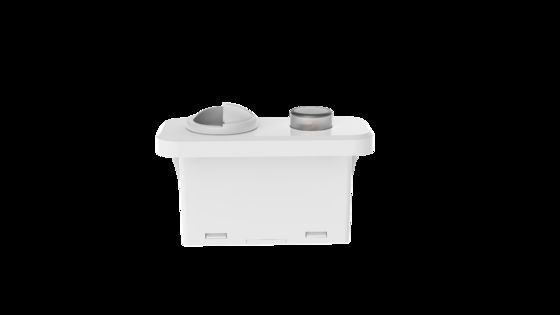

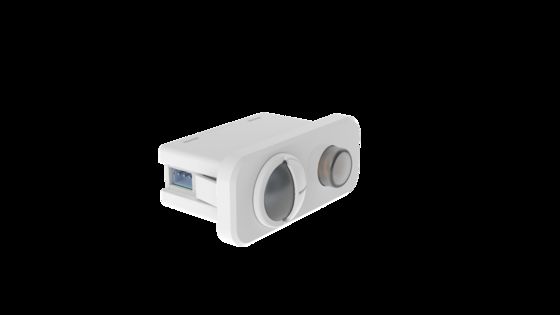

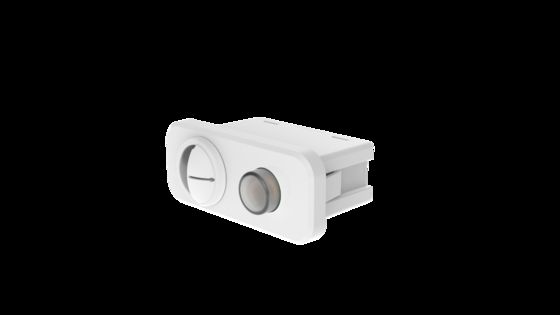

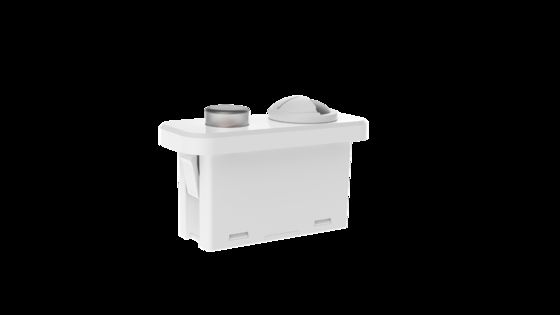

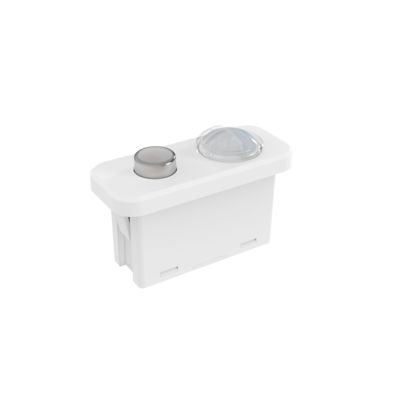

Capteur de mouvement PIR de groupement sans fil 2,4 G, gradation 0-10 V, installation Zhaga book20 MC182D IR B

[Produit Caractéristiques]

• Capteur de présence intégré, interface standard zhaga20
• Adopte la technologie de détection de mouvement PIR, prend en charge une hauteur d'installation maximale de 4m
• 5 ans de garantie produit
• Fonction de capteur de mouvement et de lumière du jour
• Applicable aux environnements de bureau, de salle de classe où la détection de mouvement est requise
• Réseau de groupement sans fil 2.4G, pas besoin d'appairage ou de passerelle.
• Sortie 0-10V dim, fonction de gradation 2 étapes/3 étapes.
• Tous les paramètres du capteur peuvent être réglés par télécommande.

[Paramètres]

[Description de la fonction]

[Schéma]

• Dimension (unité : mm)

• Fonction

• Câblage

• Instruction d'installation

[Détection Portée]

[À distance]MH15

MH17

[Initialisation]

Après la mise sous tension, le capteur allume automatiquement la lumière à 100% de luminosité et s'auto-vérifie pendant 45s-60s. Pendant l'initialisation, le capteur ne peut pas détecter de mouvement. Il entre en mode de détection après l'initialisation, et pendant ce temps, la lampe reste à 100% de luminosité.

[Réglage d'usine]

Sensibilité : 100%, Temps de maintien : 5s, Capteur de lumière du jour : Désactivé, Période de veille : 0s, Niveau de gradation en veille : 10%

[Avis d'application]

• Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler et de modifier les paramètres.
• Le capteur PIR ne peut pénétrer aucun matériau, veuillez vous assurer qu'il n'y a pas d'obstacle entre le capteur et les personnes/objets en mouvement.
• Le capteur peut avoir du mal à détecter les personnes s'ils portent des vêtements épais en hiver.
• Les signaux de chaleur seront considérés comme des signaux de mouvement pour déclencher le capteur. Évitez de diriger le capteur vers la climatisation ou d'autres sources de chaleur.
• Le capteur est destiné à un usage intérieur uniquement. La lumière du soleil extérieure pourrait affecter la détection du capteur.
• En raison de l'amélioration continue, le contenu de cette instruction peut être modifié sans préavis.
• Les performances de gradation peuvent varier lorsqu'elles sont utilisées avec différents drivers 0-10V.
• Le seuil de lumière du jour est mesuré dans un environnement ensoleillé sans ombre et sans réflexion diffuse de la lumière ambiante. Le niveau de lux ambiant peut varier dans différents environnements, conditions météorologiques, climats, heures de la journée et saisons.
• La distance de détection est liée à la taille des personnes, à la hauteur de montage, à l'angle de montage, à la température de l'environnement de travail, etc. Lorsque la température ambiante approche la plage de température du corps humain (36℃~37℃/96.8~98.6℉), la détection de mouvement PIR s'affaiblira considérablement ou ne répondra pas. Lorsque la température ambiante ou la température du plateau LED est supérieure à 55℃/131℉, des déclenchements intempestifs peuvent se produire, veuillez essayer de réduire la sensibilité de détection pour améliorer. En cas de déclenchements intempestifs persistants, le capteur PIR ne devrait pas convenir à une utilisation dans cet espace.
• La zone de détection donnée est une valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
• Ce produit doit être utilisé avec une alimentation stabilisée en tension DC dont la tension d'entrée est stable et le facteur d'ondulation est faible (facteur d'ondulation inférieur à 100mV ; courant de charge supérieur à 25mA). Lors de l'installation dans un nouvel environnement, veuillez installer et tester au moins 5 produits d'abord avant l'installation en masse.Le PIR est un capteur infrarouge pyroélectrique qui détecte les changements dans les rayons infrarouges. Veuillez prêter attention aux points suivants lors de l'utilisation réelle, tels que : la détection de sources de chaleur autres que le corps humain, la température de la source de chaleur ne change pas ou la source de chaleur ne bouge pas, et d'autres facteurs environnementaux connexes et violations du principe d'application du PIR ont un impact.
• Lors de la détection de sources de chaleur autres que le corps humain en raison des phénomènes suivants, le PIR peut être déclenché de manière intempestive.
•       1. Lorsque de petits animaux entrent dans la zone de détection
•       2. Lorsque les rayons infrarouges lointains du soleil, des phares de voiture, des lampes à incandescence, etc. sont directement exposés au capteur

      3. Lorsque la température dans la zone de détection change radicalement en raison de l'air chaud, de l'air froid provenant d'équipements de serre froids, de la vapeur d'eau provenant d'humidificateurs, etc.

Lors de la détection de sources de chaleur en raison des phénomènes suivants, le PIR peut ne pas se déclencher

     1. Lorsqu'il y a des substances telles que le verre et l'acrylique qui bloquent la transmission des rayons infrarouges lointains entre le capteur et l'objet de détection.

•      2. La source de chaleur dans la zone de détection bouge peu ou se déplace à grande vitesse.
