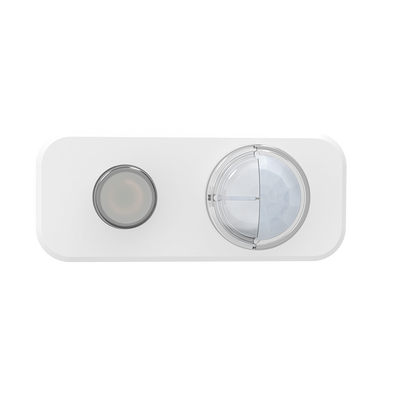

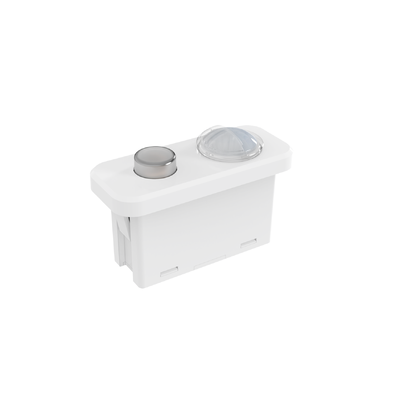

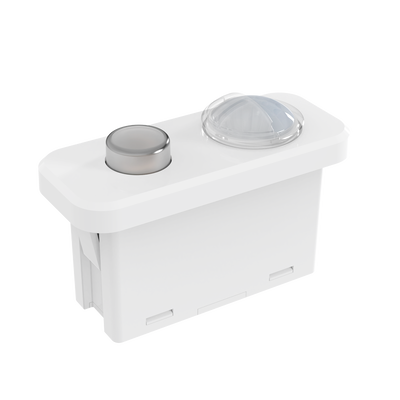

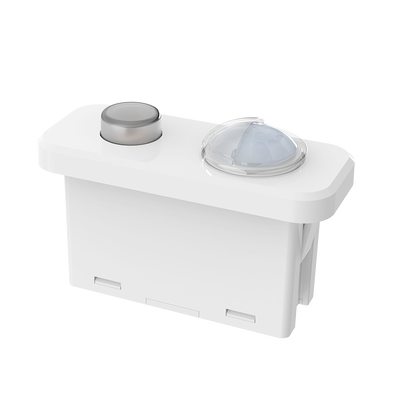

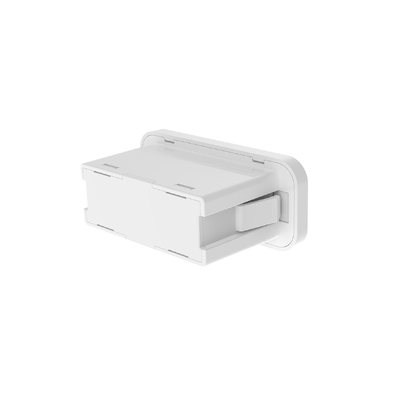

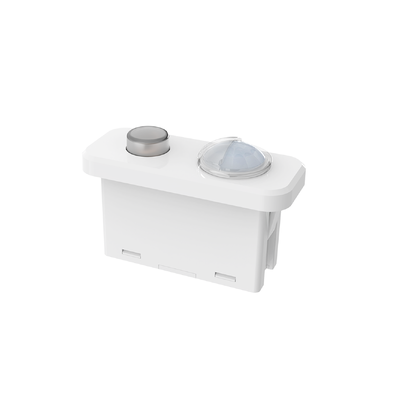

Capteur PIR réseau Bluetooth Casambi Dali, interface Zhaga Book20, adapté à une utilisation en bureau MDA182D IR B1
| Lieu d'origine | Shenzhen, Chine |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE |
| Numéro de modèle | MDA182D IR B1 |
| Quantité de commande min | 100 |
| Prix | Négociable |
| Détails d'emballage | Le carton et le carton K=A |
| Délai de livraison | 1, échantillon et petite commande: Dans les 5 jours ouvrables après réception de votre paiement (si |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 10000 / par mois |
Détails sur le produit
| Tension nominale | 12 ± 1VDC | Courant de fonctionnement | 35 ± 5 mA |
|---|---|---|---|
| Tension d'ondulation | <100mvp-p | Signal de sortie | Gradation DALI |
| Mode de détection | Détection IRP | Hauteur d'installation | Typique 3 m (4 m maximum) |
| Indice IP | IP20 | Durée de vie | Garantie de 5 ans @TA (intérieur) |
| Mettre en évidence | Capteur de mouvement Bluetooth Casambi Dali,capteur PIR Zhaga Book20,détecteur de mouvement sans fil de bureau |
||
Description de produit
Capteur PIR réseau Bluetooth Casambi Dali
Capteur de mouvement PIR dimmable certifié Zhaga Book20, Dali2 & D4i avec connectivité Bluetooth
Présentation du produit
Capteur de mouvement PIR professionnel avec capacités de récolte de lumière du jour, conçu pour les environnements de bureau modernes avec intégration réseau Bluetooth Casambi.
Caractéristiques principales
- Interface standard internationale Zhaga Book20 pour une installation facile
- Hauteur d'installation maximale de 4 mètres
- Garantie de 5 ans pour des performances fiables
- Idéal pour les bureaux ouverts et les espaces de bureau individuels
- Détection de mouvement PIR avec fonctionnalité de capteur de lumière du jour
- Module Bluetooth Casambi intégré avec contrôle par application
- Émet des signaux de gradation DALI pour le contrôle de l'éclairage intelligent
Spécifications techniques
| Paramètres d'entrée | |
|---|---|
| Tension nominale | 12±1VDC |
| Courant de fonctionnement | 35±5mA |
| Tension d'ondulation | <100mVp-p |
| Paramètres de sortie | |
| Signal de sortie | Gradation DALI |
| Paramètres du capteur | |
| Mode de détection | Détection PIR |
| Zone de détection | Configurable via l'application Casambi |
| Temps de maintien | Configurable via l'application Casambi |
| Capteur de lumière du jour | Configurable via l'application Casambi |
| Priorité lumière du jour | Configurable via l'application Casambi |
| Niveau de gradation | Configurable via l'application Casambi |
| Portée de détection | Installation au plafond à 3m de haut : Rayon ≥2.5m |
| Hauteur d'installation | Typique 3m (4m maximum) |
| Paramètres sans fil | |
| Module BLE | Bluetooth Casambi |
| Fréquence de travail | 2.402-2.480GHz |
| Puissance de transmission | +7dBm (max) |
| Distance de transmission | Point à point 25m maximum |
| Spécifications environnementales | |
| Température de fonctionnement | -20°C à +55°C |
| Température de stockage | -40°C à +80°C, Humidité ≤85% (sans condensation) |
| Certifications et normes | |
| Certifications | Conforme CE, RoHS 2.0, REACH |
| Indice de protection IP | IP20 |
| Spécifications physiques | |
| Câblage | Borne PH2.0 à 2 broches |
| Installation | Norme Zhaga Book20 |
| Poids net | 15.8±3g |
| Durée de vie | Garantie de 5 ans (usage intérieur) |
Capacités fonctionnelles
| Fonction | Configuration |
|---|---|
| Fonction ON/OFF | Réglage via l'application Casambi |
| Fonction de gradation à 2 niveaux | Réglage via l'application Casambi |
| Fonction de gradation à 3 niveaux | Réglage via l'application Casambi |
| Récolte de lumière du jour | Réglage via l'application Casambi |
| Priorité lumière du jour | Réglage via l'application Casambi |
| Fonction réseau | Réglage via l'application Casambi |
Dimensions du produit et installation
Schémas dimensionnels et spécifications de découpe :
Schéma fonctionnel :
Schéma de câblage :
Instructions d'installation :
Initialisation et paramètres par défaut
Après la mise sous tension, le capteur nécessite un temps de préchauffage de 45 à 60 secondes avant de commencer à fonctionner.
Configuration par défaut : Sensibilité : 100%, Temps de maintien : 5s, Capteur de lumière du jour : Désactivé, Période de veille : 0s, Niveau de gradation en veille : 10%
Directives d'application
Notes d'installation importantes :
- Installation par un électricien professionnel requise - coupez l'alimentation avant l'installation
- Les capteurs PIR ne peuvent pas pénétrer les matériaux - assurez une ligne de visée dégagée vers la zone de détection
- Sensibilité de détection réduite dans des conditions froides avec des vêtements épais
- Évitez de diriger le capteur vers des sources de chaleur (climatiseurs, radiateurs)
- Usage intérieur uniquement - la lumière du soleil extérieure affecte la précision de la détection
- Testez avec un minimum de 5 unités avant une installation de masse dans de nouveaux environnements
- Nécessite une alimentation CC stable avec un faible facteur d'ondulation (<100mV)
Considérations sur les performances de détection :
- La distance de détection varie en fonction de la hauteur, de la position de montage et de la température ambiante
- Sensibilité réduite lorsque la température ambiante approche la température du corps humain (36°C-37°C)
- Déclenchement intempestif possible lorsque la température ambiante/du plateau LED dépasse 55°C
- Les mesures du seuil de lumière du jour varient en fonction de l'environnement, de la météo et de l'heure de la journée
Scénarios potentiels de déclenchement intempestif :
- Petits animaux entrant dans la portée de détection
- Exposition directe aux rayons infrarouges lointains du soleil, des phares ou des lampes à incandescence
- Changements rapides de température dus aux systèmes CVC ou aux humidificateurs
Scénarios potentiels de non-déclenchement :
- Obstructions telles que le verre ou l'acrylique bloquant la transmission infrarouge
- Mouvement minimal ou mouvement extrêmement rapide des sources de chaleur
Remarque : Les spécifications du produit sont sujettes à modification en raison de l'amélioration continue. Les performances de gradation peuvent varier avec différents pilotes DALI2.
